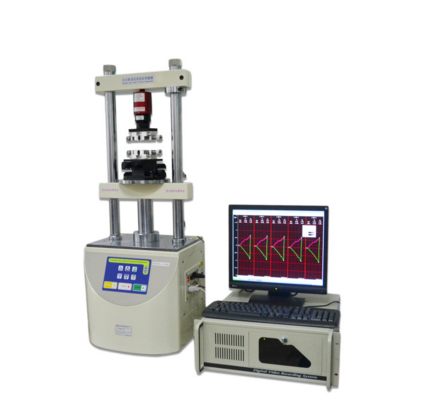

充电桩插头插座锁止装置及插拔力试验机
- 用 途：
- 适用于新能源充电车辆插头、车辆插座之间锁止装置和插头插座连接器之插入力及拔出力测试
- 一、设备用途：
本设备完全能够满足GB/T20234.1-2015标准中第7.3、7.4章节试验要求，本机采用伺服电机传动，PLC智能控制，适用于新能源充电车辆插头、车辆插座之间锁止装置和插头插座连接器之插入力及拔出力测试。
二、设备测试项目：
1、连接器单孔插拔试验
2、连接器整排插拔试验
3、连接器插拔寿命试验
4、连接器单Pin与塑胶保持力试验
5、连接器退Pin试验
6、连接器正向力测试（Normal Force）
7、各种压缩，拉伸破坏强度试验
8、端子耐荷重试验
9、端子或连接器阻抗
10、锁止结构试验。
三、设备特点:
1、充电桩插头插座连接器插拔寿命衰减曲线分析的测试、 连接器整排插拔测试、单PIN保持力测试、连接器产品的插入力与位移量、及拔出力与位移量测试、连接器单孔插拔试验、连接器测试；、一般压缩、拉伸破坏试验
2、可打印储存图形（插拔位移曲线图，寿命曲线图，检查报表）
3、测试资料储存于硬盘（每一笔资料皆可储存，不限次数）
4、测试条件皆可由电脑画面设定，方便且快速（含插拔行程，速度，暂停时间等）
5、检验报表抬头内容可随时修改（中英文皆可）
6、检验报表可转档至EXCEL.WORD做编辑
7、标准配备：测试机台主体1台、 控制系统（联想笔记本电脑、附送佳能喷墨式彩印表机、鼠标及电脑锁1件）、 Window系统插拔控制操作软件壹套、荷重元1个、夹嘴1套、X-Y移动台1个、 整排插拔用自动求心装置（多功能夹治具）、单 孔插拔自动求心装置（单支圆夹治具）、 单PIN保持力测试专用夹具、GB1003插头插座专用夹具一套。
四、设备构成:
测试机本体,电脑、显示器、打印机,荷重元（50、20、5、2kg选一个）
大型X-Y移动台,整排插拔用自动求心装置（多功能夹治具）,单孔插曲拔自动求心装置（单支圆夹治具）
五、主要技术参数:
试验力值
100N～2000N可预设
单位切换
kgf,N,Lb,gf
荷重分解度
1/250,000
荷重精度
±0.5%
荷重最小显示
0.01gf,0.01kgf
位移最小显示
0.001mm
测试速度
0.01~200mm/min 或600mm/min
速度精度
±0.5%
马达
AC伺服马达
机台尺寸
360x270x950mm
重量
70kg
马达
AC220V 50Hz 或指定
