- CH88直插式燃烧烟气氧量分析仪
概述
CH88直插式燃烧烟气氧量分析仪系统是Rosemount Analytical最新的直插式氧化锆氧量分析变送器，产品包含了1056燃烧分析电子单元和CH88烟气氧化锆锆头。该产品旨在用于测量任何燃烧过程产生的烟气。它采用氧传感器的热感应技术，该技术与大多数汽车设备中发现的测量技术相同。
该产品采用直插式传感器设计，即传感器位于氧化锆锆头的前端，锆头按指定长度，直接插入烟道或烟囱。传感器工作时像热电偶一样，产生与锆池两侧（参比侧通常采用仪表风20.95% O2，测量侧是被测烟气）氧分压差值成比例的mV信号。
系统配置

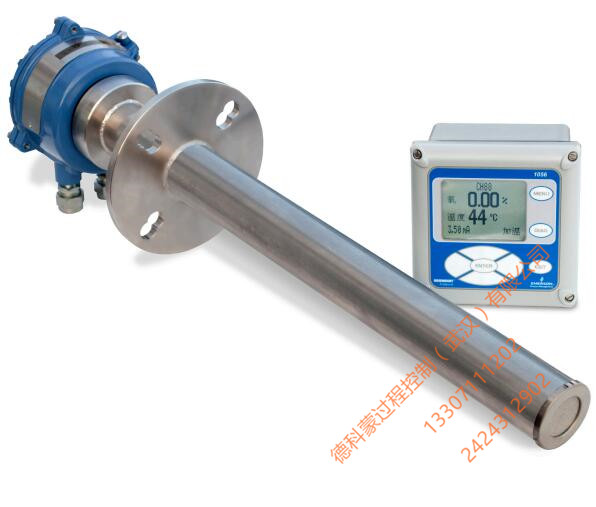

CH88氧化锆锆头和1056燃烧分析电子单元
锆头内部没有电子单元，因此，由加热器热电偶和氧化锆O2传感器产生的原始信号需要送到远程的1056电子单元。而为了维持传感器的恒定温度，需要1056燃烧分析电子单元直接给锆头加热器提供电源。这种配置需要使用9芯电缆，传递电源和传感器的测量信号，该电缆的最大长度为500英尺。 CH88锆头也可以与之前的Westinghouse/Rosemount（World Class and Oxymitter）的电子单元、以及许多其它竞争对手厂家的电
子单元匹配使用。
德科蒙过程控制（武汉）有限公司
联系人：彭工
电话：027-51013708
手机：13307111202
传真：027-88068180
Q Q: 2424312902
地址：湖北省武汉市武昌区武珞路中南国际城D座1单元901
网站：http://www.whdkm.com
CH88订购信息
锆头长度 部件号 部件号
0.5米（19.68英寸） 6A00507G01 7.3公斤（16磅）
1米（39.37英寸） 6A00507G02 9.5公斤（21磅）
2米（78.74英寸） 6A00507G03 12.2公斤（27磅）
电子单元 部件号
1056燃烧分析电子单元 24490-00
附件/部件 部件号
标定流量计 771B635H01
标气接口组件，匹配锆头1/4英寸内螺纹管接头 1A98771H07
传感器板替换件 6A00493G01
电源板替换件 24248-03
显示板替换件 24361-00
技术规格
测量系统技术规格
净氧测量范围
- 0-10%至0-50% O2
测量精度
≥0-10%测量范围，为满量程的±1%
最低检测限
0.05%
过程温度影响
<0.05% O2 (100-700oC)
通标气系统响应时间
最初响应时间小于3秒， T90小于8秒。通过程气时，响应时间取决于过程气体的流速和附着在扩散元件上颗粒物的多少。
标定有效性
用标气优于±0.1% O2
电源
220V ±10%， 50/60 Hz，最大150 W（在最初加热期间）
参比气体
参比气就是环境空气，环境空气被动地扩散进入锆头，要确保锆头安装位置的环境空气是新鲜空气（20.95% O2）。
CH88锆头技术规格
外壳
锆头与过程气体接触的部分为304不锈钢，相当于NEMA 4X / IP65
过程温度极限
-40至705oC（-40至1300oF）
使用Bypass旁路装置选项，工作温度可以高达1050oC（1922oF）
输出
1路4-20mA
锆头长度
0.5米， 1米， 2米
安装
竖直或水平安装—ANSI标准2? 150磅（螺栓圆周4.75? / 121mm）， DIN标准(螺栓圆周145mm / 5.71?）。
备注：法兰是平法兰，仅用于安装。法兰没有额定压力，过程孔要求直径为2.5英寸。选择短管安装附件P/N 3D39761G02，可以抵消部分烟道热量对锆头电子单元的影响。
也可以提供多种连接法兰，以匹配现有的法兰规格
标定
半自动手动气体切换
在1056燃烧分析电子单元计算新的标定值。
标定气体
推荐采用0.4% O
2和8% O2，背景气为氮气。仪表风可以用作高量程气，但不推荐使
用。 100% N
2不能用作低量程气。
标气流量
5标准立方英尺/小时（2.5升/分钟）
环境条件
温度： -40至90oC（-40至194oF）
湿度： 5至95% RH（无冷凝）
存储条件
温度： 0至50oC（32至122oF）
湿度： 5至95% RH（无冷凝
1056燃烧分析电子单元
外壳
外形尺寸155×155×131毫米（6.10×6.10×5.15英寸）；
仪表盘开孔尺寸1/2 DIN标准， 139×139毫米（5.45×5.45英寸）；
材质为聚碳酸脂，防护等级为NEMA 4X/CSA 4（IP65）。
备注：为了确保防水密封，以6英尺磅的扭矩，拧紧前面板所有4个螺丝。
安装
立管安装、墙面安装、仪表盘安装（请参考相关的安装尺寸图）
电缆穿线管开孔
? 英寸或PG13.5穿线管
环境条件
温度： -20至50oC（-4至122oF）
湿度： 5至95% RH（无冷凝）
存储条件
温度： -20至60oC（-4至140oF）
湿度： 5至95% RH（无冷凝）
模拟输出
4-20mA，最大负载550欧姆
报警继电器
2个单刀双掷C型环氧树脂密封触点，额定5A， 30VDC、 120VAC或230VAC。用户可以组态报警。
显示
高对比度液晶显示屏，用大数字显示实时测量值，并且还显示最多4个附加的过程变量或诊断参数。显示器是背光显示，为了满足用户的要求，显示格式可以定制。
机械安装
注意：绝大多数的燃烧过程都是运行在负压或微正压的工况，因此，锆头法兰仅用作机械安装。锆头没有额定压力。如果是初次安装，可以提供一片“焊接法兰”，焊接在烟道安装孔上。
1056燃烧分析电子单元的安装
1056燃烧分析电子单元可以盘装、墙装/管装，详情请参见图5和图6。
l 确保1056 燃烧分析电子单元的所有组件都已安装完毕。
l 选择安装位置，或靠近锆头，或方便拆卸，还要考虑1056燃烧分析电子单元的
环境温度极限值（请参见技术规格）。
l 仪表的安装高度要便于观看和操作，推荐高度约1.5米（5英尺）。
l 1056燃烧电子单元键盘窗口可能有内部和外部保护膜，在使用1056燃烧电子单元前，要摘除该保护膜，不摘除保护膜可能导致显示失真，而且，高温下长期使用后，该保护膜可能难以摘除或无法摘除。
安装技术规格——锆头与电子单元之间的电缆连接
电缆由用户提供， 9芯电缆，额定温度大于等于105oC，额定绝缘电压大于等于250V：加热器电源： 2芯， 12-18 ga.（<200英尺）；使用12 ga.，长度在200至500英尺之间。
锆头检测： 7芯（3对屏蔽的双绞线）， 16-25 ga. （<200英尺）；使用16 ga.，长度在200至500英尺之间。屏蔽线在1056燃烧分析电子单元接至地极。所有接线的额定绝缘电
压为250VAC，最低温度105oC。
CH88烟气氧化锆锆头的安装
初次安装，可以提供一片“焊接法兰”，焊接在烟道安装孔上
l 确保CH88氧化锆锆头的所有部件都已安装完毕，请参见图1。
l 如果使用标准方形焊接板、或可选的法兰安装板（参见图1），请将该板焊接在烟道安装孔上。锆头在烟道或烟囱贯穿孔的直径至少63.5毫米（2-1/2英寸）。
l 将锆头沿安装法兰的中心孔插入，用螺栓穿过锆头的垫片和法兰。
接地螺栓：
有一个接地螺栓位于CH88氧化锆锆头外壳的外面，它旨在提供就地接地。第二个接地螺栓位于锆头外壳的内部，该螺栓旨在连接接地导线与控制电子单元
