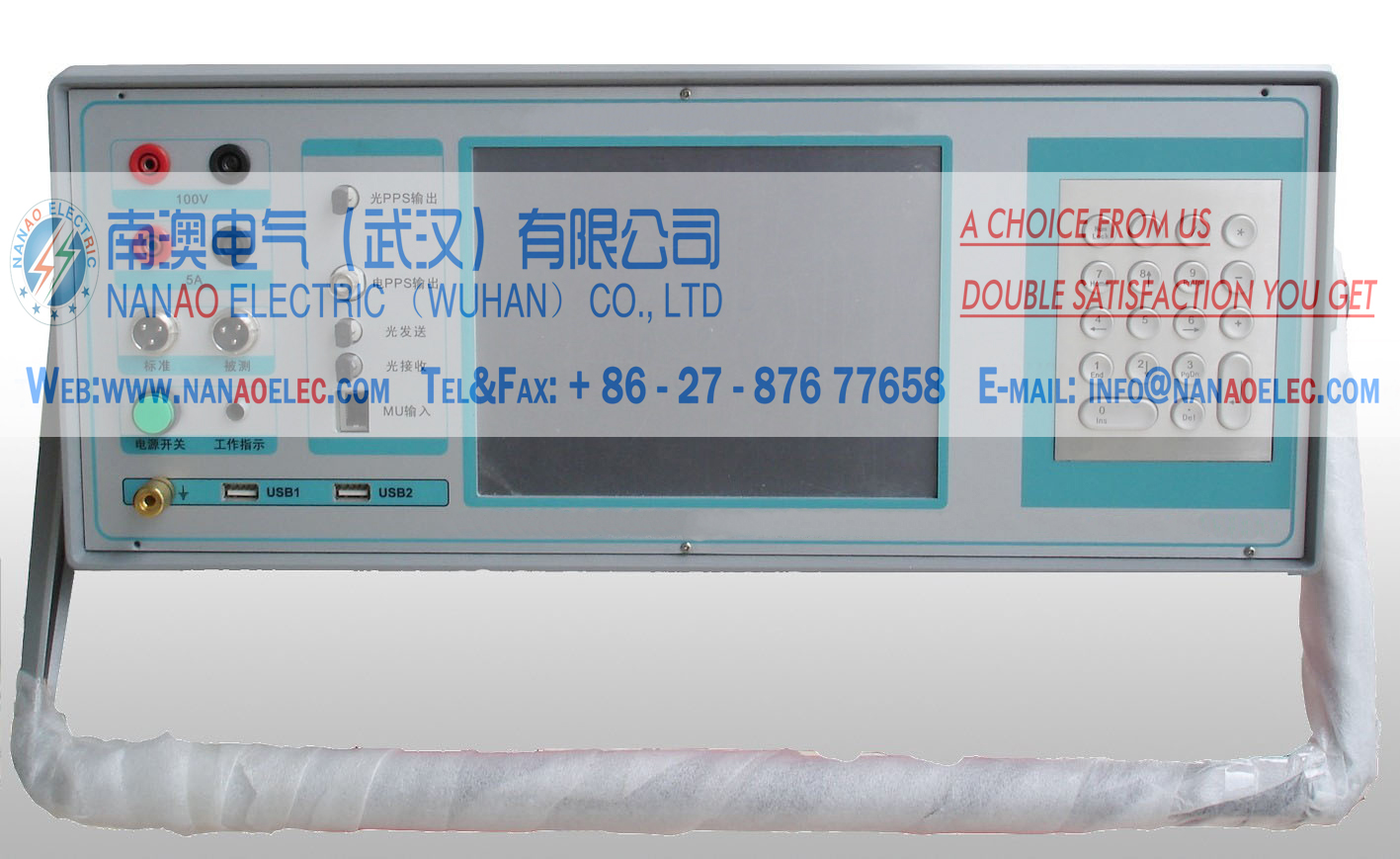

南澳电气NAEN型电子式互感器校验系统装置

  • 这真不是您需要的产品?
  • 品  牌:
  • 南澳电气
  • 主要规格:
  • 用  途:
    • 南澳电气NAEN型电子式互感器校验系统装置 NAEN electronic transformer calibrating system 南澳电气NAEN型电子式互感器校验系统装置 功能介绍 南澳电气NAEN型电子式互感器校验系统装置按国标G/T 20847.7电子式电压互感器及G/T 20847.8电子式电流互感器的规定,电子式互感器(ECT/EVT)有模拟量输出和数字量输出两种。本校验系统按照国标G/T 20847.7/8电子式互感器标准和IEC61850通讯标准,基于虚拟仪器,南澳电气NAEN型电子式互感器校验系统装置可实现电子式互感器模拟和数字量输出的比差、相差的测量,记录,及电子式互感器的在线测量比对。为广大电力试验、计量、施工单位提供一种可移动的电子式互感器校验装置。 该校验系统既可以完成电子式电流互感器的校验也可以完成电子式电压互感器的校验。该系统分为电流标准通道,电压标准通道,电流被测通道,电压被测通道,校验仪数据处理平台。电流标准通道由升流器、标准电流互感器、标准转换器组成。电流被测通道由升流器、被校互感器组成。校验仪通过采集器获取标准电流传感器和被校电流传感器的电参量,并将这些电参量以标准格式上传给计算机,计算机数据处理平台将同一时刻的两个信号进行比对处理,计算出被校电流传感器的误差情况,显示并记录测量结果。电压标准通道由升压器、标准电压互感器、标准转换器组成。南澳电气NAEN型电子式互感器校验系统装置 电压被测通道由升压器、被校互感器组成。工作原理与电流校验系统相同。 南澳电气NAEN型电子式互感器校验系统装置 系统特点 ●符合G/T 20847.7 /8、IEC61850-9-1标准; ●功能强大,适用于基于G/T 20847.7 /8的电子式电流、电压互感器的模拟量输出接口、数字量输出接口的校验。 ●基于虚拟仪器的设计,操作简单,配置灵活,系统稳定; ●准确度高、可靠性强。准确度等级达到0.05级,可用于对0.2级电子式电流互感器和0.2级电子式电压互感器比对和校验。 ●采用高精度插值法进行同步,保证被校互感器和标准互感器采集的数据以严格的时序同步,可靠性、实用性大为提高。 南澳电气NAEN型电子式互感器校验系统装置 系统功能 ●配置灵活,可根据不同的需要配置/电子式电流互感器校验/电子式电压互感器校验; ●计算被校互感器与标准互感器电流/电压有效值的比差、相差; ●显示当前一次导线的电流、电压、频率等相关信息,便于综合评估被校参数; ●显示被校互感器输出的实时波形,以及相关设置,并自动保存校验数据,生成报表; ●灵活配置试验参数,测试范围,测试次数,采样点数等相关信息。 南澳电气NAEN型电子式互感器校验系统装置 性能指标 类别 项目指标 一次额定电压 10kV 、35kV 、110kV、 220kV 、500kV 一次额定电流 可根据用户要求定制 测量范围 电压(V):80%-150%Un(Un:一次额定电压) 电流(A):5%-120%In(In:一次额定电流) 工作电压 AC220V±10%  50±0.5Hz 准确度等级 电流:0.05级 电压:0.05级 功耗 <20W 执行标准 IEC 60044-7/8;IEC61850-9-1;IEC61850-9-2 工作环境 使用温度: 户内部分0℃~40℃;户外部分-25℃~+50℃ 相对湿度:≤85%(25℃) 海拔高度:<2500m 大气压力:80kPa~110kPa 使用寿命 ≥10年 电磁兼容 满足IEC60044-8 G/T20847.8 振动 GB/T11287-2000  I级 冲击和碰撞 GB/T14537.13-1993  I级
