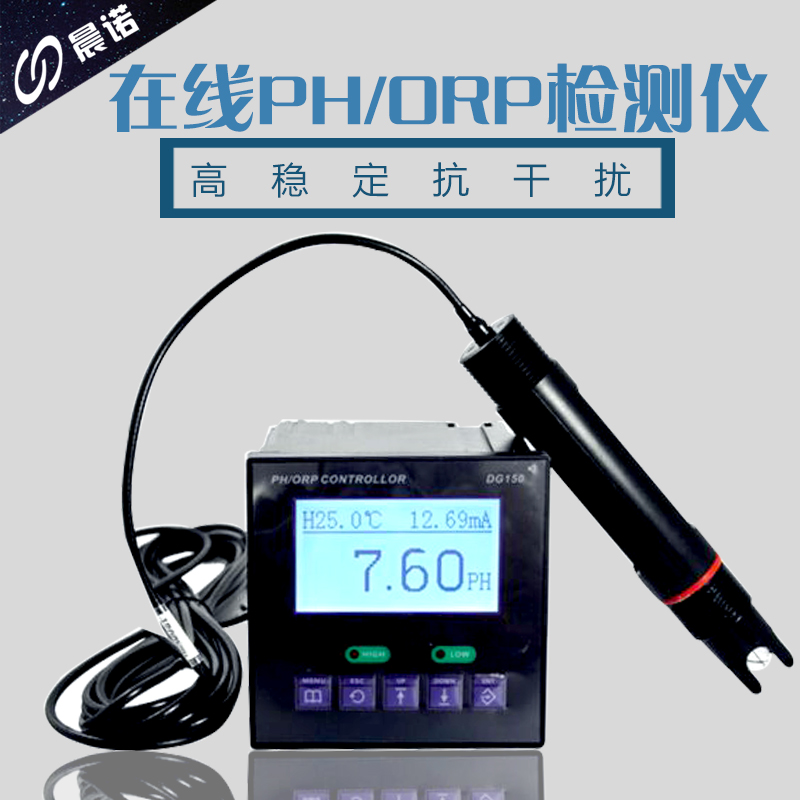

杭州陆恒在线PH orp检测仪DG150
- 主要规格：
- pH(0 – 14 pH) ;ORP( -1900 - +1900 mV)
- 用 途：
- DG-150型工业ph计，是工业酸度计的智能化升级产品，可对污水pH值进行连续测量和控制，本装置适用于城市污水处理厂、化工、印染、造纸、制药、电镀以及环保等领域。
- 一、 性能特征：
DG-150型工业ph计，是工业酸度计的智能化升级产品，可对污水pH值进行连续测量和控制，本装置适用于城市污水处理厂、化工、印染、造纸、制药、电镀以及环保等领域。
根据水工业的环境和特点结合国际供电标准，考虑了特殊环境的电气设计规范，增加了220V AC以及安全的低电压24V AC，24V DC供电选择。
本产品的主要特点：
2 出厂标准配置中文界面，语言化菜单，可中英切换
2 可进行pH/ORP的测量、上下限控制、电流输出、数字通讯
2 可设置成温度自动补偿或手动补偿
2 pH高限报警，低限报警双路继电器,迟滞量可自由调整
2 仪表模式隔离变送端口，最大环路电阻大于300Ω
2 声讯报警可开关功能，通过界面选项设定开或关
2 液晶背光可选择节能模式，定时自动关闭
2 高性能CPU，良好的电磁兼容性能
2 密码管理功能，防止非专业人员的误操作
二、 主要技术指标：
测量范围: pH(0 – 14 pH) ;ORP( -1900 - +1900 mV)
准确度：+ 0.02 pH; + 1 mV
分辨率：0.01pH; 1mV
稳定性：≤ 0.02 pH/24小时; ≤ 3 mV/24小时
pH标准溶液：4.01/6.86/9.18
显示方式：128 * 64点阵LCD
温度补偿：0–100 ℃手动/自动(NTC10K)
信号输出： 4-20mA隔离保护输出 最大环路电阻300Ω
报警输出：高低限报警触点各一组（3A/250 V AC），常开触点继电器
供电电源：AC 220V±10% 50Hz
电源消耗：≤3W
环境条件：（1）温度0～ 60 ℃ （2）湿度≤85%RH
外形尺寸：96×96×110mm（高×宽×深）
开孔尺寸：92×92mm（高×宽）
三．固定支架安装
将控制器从面板前放入，再装上下两个固定夹，用螺丝批锁紧即可固定.
四．接线位置图：
五．接线说明：
1． TEMP1：温补接口
2． TEMP2：温补接口
3． REF：参比电极（黑色）接口
4． INPUT：测量电极（红色）接口
5． A：485通讯接口
6． B：485通讯接口
7． mA+: 4~20mA输出端+
8． mA-: 4~20mA输出端-
9． LO:低报常开触点1
10． LO:低报常开触点2
11． HI:高报常开触点1
12． HI:高报常开触点2
13． NC：未定义
14． NC：未定义
15． N：220V电源接口
16． L：220V电源接口
六、测量电极安装
1、安装方法及注意事项：
为保证电极在管路上正确测量出pH值，应避免测量池间出现气泡而造成数据失准，请严格按下图安装：
注：（1）电极应安装在主管路的旁路中，前端应安装阀门，控制流速，流量应尽量小，一般只要出水口有稳定的水溶液滴出即可。电极应垂直安装并且深入到活动水体中，出水口应比进水口高以保证电极完全浸在溶液中。
（2）电极安装前应进行标定。
（3）测量信号属微弱电信号，其采集电缆应独立走线，禁止和动力线、控制线连接在同一组电缆接头或端子板中，以免干扰或击穿测量单元。
（4）测量电缆需加长时，请与厂家联系或供货前约定（一般不超过10m）。
2、电极信号线延长及缩短注意事项：
电缆线结构解剖图（不带温补）：
【1】电极线之外皮(黑色) 【2】电极线网线(R E F)
【3】黑色导电橡胶(黑色) 【4】白色保护管(白色)【5】中心线(INPUT)
注：现场如出现电极信号线太长需要剪断，剪短后一定要拨掉3号导电橡胶披。否者易造成5号电极测量线和2号电极参比线短路，无法测量！！！ 需要延长的请于供应商联系！！！
七、正确设置：
1． 屏幕软键盘功能介绍：
2．
按键功能
功 能 描 述
返回键
测量状态下查看相关参数设置；“设置菜单”相关的上下层界面之间返回上层界面
右位移键
循环选择参数的数位
上位移键
选择相关子菜单；改变选定的参数位数值大小及参数转换
确认键
测量状态下进入主菜单；确认选定子菜单；确认选项和参数
注：主界面通过“ ”可切换到浏览界面，无需进入“菜单设置”界面便可浏览设置参数。
在主显示界面下，按“OK”键进入用户登陆界面，输入密码后进入“设置菜单”界面，该界面的菜单说明如下表
序号
菜单名称
菜单内容介绍
1
测量参数
1.可进行电极类型PH/ORP转换、温补模式的设定；如手动，输入被测溶液温度值
2
控制参数
设置pH超限的或ORP超限的控制
3
变送参数
设置pH和ORP变送量的起始范围迁移
4
密码更改
重新设置登录密码
5
通讯设置
设置通讯波特率和仪表地址
6
背光设置
设定背光常开或延时关闭
7
报警声讯
设定蜂鸣器的开启或关闭
8
出厂参数
将仪表的参数恢复到出厂前的参数状态
9
电极校正
此项菜单只有电极类型选pH时才开放
出厂参数默认值：
菜单名称
设置范围
出厂默认值
电极类型
PH电极/ORP电极/锑电极
PH电极
温度补偿
自动/手动
手动
手动温补值
0 ～ 100 ℃
25 ℃
高报吸合值
pH: 1.00 ～ 14.00 pH
pH: 12.00 pH
ORP：+ 10 ～ + 1999 mV
ORP：+ 1900 mV
高报断开值
(小于吸合值)
pH: 0.00 ～ 13.99 pH
pH: 11.00 pH
ORP： 0 ～ + 1998 mV
ORP：+ 1800 mV
低报吸合值
pH: 0.00 ～ 13.00 pH
pH: 2.00 pH
ORP：- 1999 ～ - 10 mV
ORP：- 1800 mV
低报断开值
(大于吸合值)
pH: 0.01 ～ 14.00 pH
pH: 3.00 pH
ORP： - 1998 ～ 0 mV
ORP：- 1900 mV
4mA对应值
pH: 0.00 ～ 13.00 pH
pH: 0.00 pH
ORP：- 1999 ～ 0 mV
ORP：- 1999 mV
20mA对应值
(大于4mA值)
pH: 0.01 ～ 14.00 pH
pH: 14.00 pH
ORP： 0 ～ +1999 mV
ORP：+1999 mV
用户密码
0 ～ 9999
1000
波特率
2400、4800、9600
4800
本机地址
2 ～ 99
2
背光设置
常亮/延时
延时
延时时间
5 ～ 99 S
60 S
报警声讯
开启/关闭
开启
继电器报警：
继电器大于（或小于）报警吸合值动作，低于（或大于）断开限值释放，继电器动作图如下：
继电器在驱动电感性负载时，请加装中间继电器，以免触点开断时被电感反电势击穿电离，烧损触点。
维护保养：
1. PH部分
1) 仪器的保养：
? 仪器的输入端（测量电极插口）必须保持干燥清洁，防止灰尘及水汽侵入。
? 应避免将电极长期浸在蛋白质溶液和酸性氟化物溶液中，避免与有机硅油接触。
? 电极长期使用后，如发现斜率略有降低，可将电极下端浸泡在4％HF溶液（氢氟酸）中3～5秒，然后用蒸馏水洗净，再用0.1mol/L盐酸浸泡，使电极复新。
? 为使测量更精确，须经常对电极进行标定以及用蒸馏水清洗。
? 仪表应安置于干燥环境或控制箱内，避免因水滴溅射或受潮引起仪表漏电或测量误差。
2) 仪器的标定：
? 校正工作之前，请检查仪器接线是否正确，上电预热20分钟。
? 配好4.00pH、6.86pH、9.18pH 三种标准溶液。
? 将电极用蒸馏水清洗干净并用滤纸吸干，然后将电极插入标准缓冲液4.01pH中，轻轻搅拌几下，等仪器显示数值稳定。
? 通过菜单进入电极校准界面，屏幕显示“4.00pH校准”，中部显示电极输出的mV电压值,待mV稳定后按“确认键OK”则进行标定，标定完毕提示成功。
? 重复上述两步骤，分别标定6.86pH、和9.18pH两点。每标完一种标准溶液后，电极一定要用蒸馏水清洗干净并用滤纸吸干后，才可放到下一种待标标液里面。
? 上述标定完毕自动进入溶液温度标定界面，如果是自动温补，显示电极测量的溶液温度值，如果是手动温补，可以通过按键输入溶液温度，按“确认键OK”即保存参数完成标定，如果此时按“退出键ESC”即退出到主界面，前面标定的参数都不予保存。
PH标准缓冲溶液标准值
温度℃
0.05mol/kg
邻苯二钾酸氢钾
0.025mol/kg
混合物磷酸盐
0.01mol/kg
四硼酸钠
5
4.00
6.95
9.39
10
4.00
6.92
9.33
15
4.00
6.90
9.28
20
4.00
6.88
9.23
25
4.00
6.86
9.18
30
4.01
6.85
9.14
35
4.02
6.84
9.11
40
4.03
6.84
9.07
45
4.04
6.84
9.04
50
4.06
6.83
9.03
55
4.07
6.83
8.99
60
4.09
6.84
8.97
2. ORP部分
1) ORP标准液的配制方法：
? 86mV：标准7.00pH缓冲液中加入稍过量醌氢醌。
? 256 mV：标准4.00pH缓冲液中加入稍过量醌氢醌。
? 标准液的保存时间为3天
2) ORP电极检测：
? ORP电极不似PH电极需要标准液校正，但要用mV标准液来检查ORP电极，最重要的目的是看电极是否有效。
? 用清水将电极清洗干净并用柔软巾拭干。
? 将电极浸入准备好的mV标准液中，待显示稳定。
? 看显示值是否接近mV标准液，如果误差在正负35mV之内，电极可以正常使用，否则就要换电极
九、4-20mA电流输出计算公式
1. PH电流输出计算公式：
? 机器出厂时将输出电流定义为：0 pH为4 mA对应值；14 pH为20 mA 对应值
? I = ( D - 4 mA对应值 ）× ( 16 / (20 mA 对应值 - 4 mA对应值) ) + 4.00
? I = ( D - 0 ）× ( 16 / 14 ) + 4.00
? 注：I为输出电流值，4 mA≤I≤20 mA
? D为仪器显示pH值，0.00pH≤D≤14.00pH
2. ORP电流输出计算公式：
? 机器出厂时将输出电流定义为：-2000mV为4 mA对应值；+2000mV为20 mA 对应值
? I = ( D - 4 mA对应值 ）× ( 16 / (20 mA 对应值 - 4 mA对应值) ) + 4.00
? I = ( D – (-2000) ）× ( 16 / (+2000 – (-2000)) ) + 4.00
? I = ( D + 2000 ）× ( 16 / 4000) ) + 4.00
? 注：I为输出电流值，4 mA≤I≤20 mA
? D为仪器显示ORP值，-2000mV≤D≤+2000mV
十、故障判断及排除：
1、控制器无显示？
答：电源未接通或保险熔断。检查供电线路及保险丝。
2、显示数字但上、下乱跳？
答：电极线潮湿或电极陶瓷受污染。检查电极线，清洗陶瓷孔(0.1 m HCL)
3标准液pH4．01及pH6．86调整不到？
答：电极外部受污染，电极线潮湿，电极破损或有裂痕，电极陶瓷堵塞。清洗电极(O．1 m HCL)，检查电极线，更换电极，清洗陶瓷孔(0．1 m HCL)。
4、数字反应慢？
答：电极薄膜或陶瓷孔受污染。清洗整支电极。
5、当实际PH值已改变很大而控制显示值却改变很小？
答：电极陶瓷孔堵塞，电极老化，反应慢。清洗电极(0．1 m HCL)，用再生液。
6控制器显示数字不动？
答：电极破裂，电极电缆线短路。更换电极，检查电缆线。
7、控制器内继电器不动作或加药后溶液PH值不变？
答：继电器损坏，控制器设定错误药液不够。联系供应商更换继电器，更改设定值，补充药液。
十一、仪器成套性：
电计 一台、 电极一支、固定夹一付 、说明书一册、标准溶液一套
