探伤线与修磨线所用测径仪的安装方法

  • 这真不是您需要的产品?
  • 品  牌:
  • 蓝鹏测控
  • 主要规格:
  • 用  途:

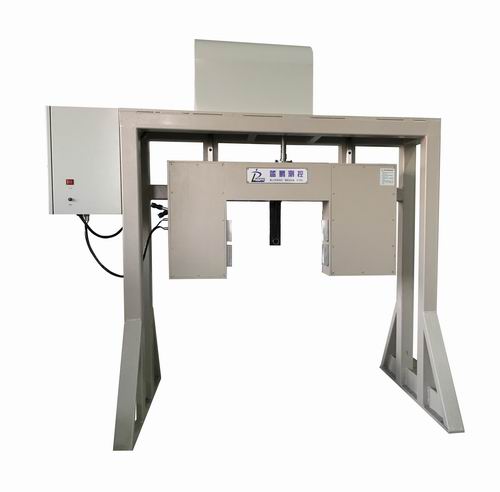

    • 在轧钢生产中,在探伤线与修磨线部位,安装测径仪可以实时监测其质量,对提升效率与成材率均具有非常重要的意义。 CCD光电测量属于非接触测量,不会发生传统测量尺在反复测量使用后出现机械磨损,损失测量精度的情况;测量精准,实时性好,尤其适用于在运动中进行多点测量,可对高速运动物进行精准测量;被测物的高温、抖动情况等对测量无影响。 1、修磨线单路测径仪安装方法 1)将支架落地安装在修磨线出口的两个托辊之间,支架地脚以膨胀螺栓固定。安装时应保证支架以及测径仪与被测棒材垂直,同时被测棒材位于测径仪左右方向的中间位置,且测径仪上下调节时可覆盖测量全部规格产品。 2)将气泵安装在现场测径仪附近,气泵电源线就近连接。气泵与测径仪之间的气管连接好。 3)将控制柜摆放在控制室,控制柜内工控机、显示器、声光报警器等的电路接好,再将220V交流照明电引入控制柜。 4)由控制柜引出数据线与220v电源线与主设备接通。 5)将LED显示屏固定在指定位置,由控制柜引出数据线与电源线与LED显示屏接通。设备整体安装完成。 2、探伤线双路测径仪安装方法 1)将测径仪安装在探伤机出口的两个托辊之间,底座以M12膨胀螺栓固定。安装时应保证测径仪与被测棒材垂直,同时被测棒材位于测径仪左右方向的中间位置,且测径仪上下调节时可覆盖测量全部规格产品。 2)将气泵安装在现场测径仪附近,气泵电源线就近连接。气泵与测径仪之间的气管连接好。 3)将控制柜摆放在控制室,控制柜内工控机、显示器、声光报警器等的电路接好,再将220V交流照明电引入控制柜。 4)由控制柜引出数据线与220v电源线与主设备接通。 5)将LED显示屏固定在指定位置,由控制柜引出数据线与电源线与LED显示屏接通。设备整体安装完成。 显示器软件界面显示:棒材外轮廓尺寸及截面图、公差带及超差数,尺寸波动趋势预报,缺陷分析曲线,圆钢截面的直径、平均直径、椭圆度,各路测头的分项测量值。 测径仪液晶触摸屏显示两路测量值和平局值、椭圆度。 结语 探伤线与修磨线所用测径仪使用方便,操作简单,是高质量的外径检测设备,能做到高质量的在线检测,是轧钢人员非常棒的帮手。 网站名称:保定市蓝鹏测控科技有限公司 可根据客户需求提供解决方案,专业定制产品。 欢迎QQ咨询:2087627071 电话:03125957682 参考文章:蓝鹏测控 http://www.bdlanpeng.com 产品 https://weidian.com/s/252105272 可以给我在线留言询价或留下您的联系方式,我看到后会回复联系您。
