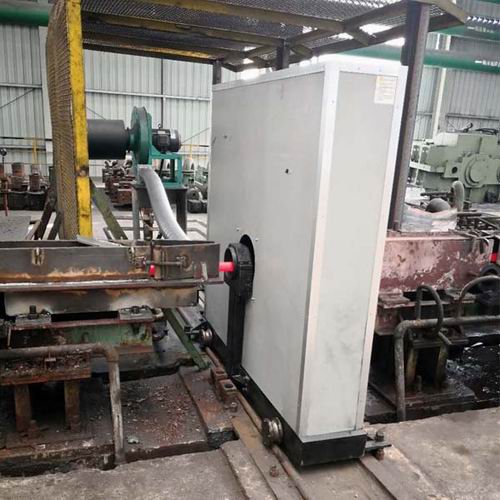

- 轧钢测径仪是技术工程师经过多方考虑与实践获得的优质的测径设备，它从设计到安装，从硬件到软件，从性能到功能等均经过了严格筛选，选择性价比高的方案进行生产，保证轧钢测径仪的质量。
轧钢测径仪是整套测径仪系统中的核心设备，它的主要功能是利用内置测头采集与轧材直径有关的原始数据，并通过通讯设备将数据上传至上位机。测径仪主要由测头部件、主盘部件、外壳部件和电路系统等组成。
测头部件
轧钢测径仪采用光电测头组合形式测量，根据测量范围及检测需要，具有多组测头组合方式，每组测头都为独立测头，即使一组测头损坏，也不影响其他测头的工作。
主盘部件及测头分布
主盘部件是测头部件的支撑件，其主要作用是支撑、固定测头部件并使多组测头按设计要求分布。主盘部件是除测头外影响测量精度的主要部件，其中固定测头的主盘体由型材和钢板焊接制作，焊后经去应力退火后再由数控加工设备精密加工而成。
过钢部件
过钢部件是引导轧材通过测径仪的机械结构件，主要由进钢导槽、出钢导槽等零件组成。其中进钢导槽和出钢导槽是与轧材直接接触的零件，其作用是为轧材导向，保障轧材安全通过测径仪。进、出钢导槽间留有一定的间隙作为测量区，发射镜头射出的光通过测量区射向接收镜头。进、出钢导槽是磨损件，为保证它们的使用寿命，蓝鹏测径仪的导槽全部采用耐磨球墨铸铁制造。
蓝鹏棒材测径仪均采用独立过钢部件，独立过钢部件是指过钢部件独立于测径仪之外，与测径仪不连接也不接触。采用独立过钢部件时，测径仪中心部位留一个大孔，进、出钢导槽伸到孔内预留出通光的间隙即可。进、出钢导槽可以由我公司制造，也可以直接采用生产线上的通用导槽。
另外，如果测径仪安装在穿水之后且穿水设备的封水效果不好，轧材挂水严重。在采用独立过钢部件时，应该在进钢导槽前部或进钢导槽上增加反吹结构将轧材上带的水及氧化灰尘吹掉，以免影响测径仪的测量精度。
电路系统
测径仪内除接收镜头内的信号采集电路以外，还有一些电子元器件和通讯设备构成的测径仪的电路系统。其中主要包括直流电源、为光源供电的3V恒流电源、为CCD采集电路供电的5V恒压电源、光源供电与信号采集同步电路、时序发生电路、信号采集同步电路、光纤收发器等。其中除了直流电源和光纤收发器是外购件以外，其他电路都是我公司自主研发的电子电路系统。
外壳部件
测径仪的外壳部件是支撑和保护测径仪内测头部件、主盘部件、电路系统以及其他零部件的结构件。蓝鹏测径仪的外壳部件是由钢板制造的封闭式结构，外壳的一侧有水、电和风机管道的接口，外壳上布置有方便擦拭镜头防护玻璃的可拆卸密封环。外壳部件下部为支撑整个测径仪的测量车体，车体用厚钢板焊接制作，车体上布置有测径仪的调高机构，可以调节测量中心的高度，测量车体上设置定位装置，用于将测径仪固定在测量位置。定位装置具有横向调节功能，可以调节测径仪的左右位置。
结语
以上即为轧钢测径仪的各部件及其功能详细介绍，作为高质量的轧钢测径仪可应对各种轧钢环境，完成在线自动化检测，对高质量生产有非常重要的意义。
