- 辊筒外径、直线度、椭圆度、跳动测量均是需要测量的设备,本文主要介绍了可对辊筒进行测量的测量设备研发。
1、测量要求
1.1、检测工件物品:钢管、轴以及成品辊筒
1.2、检测工件直径范围:φ8~φ89(主要规格有:25、38、50、60、76、89)
1.3、检测工件长度范围:500~2500mm,实现1500mm内测量五个点。
1.4、检测的数据有:直线度、椭圆度、跳动
1.5、运用环境:主要是给质检人员对钢管和轴的检测,一个放料的平台,可实现让料径向转动,不需要轴向移动,实现两端和中间五个点的检测即可(成品连线检测暂时不考虑)。
2、测量方式

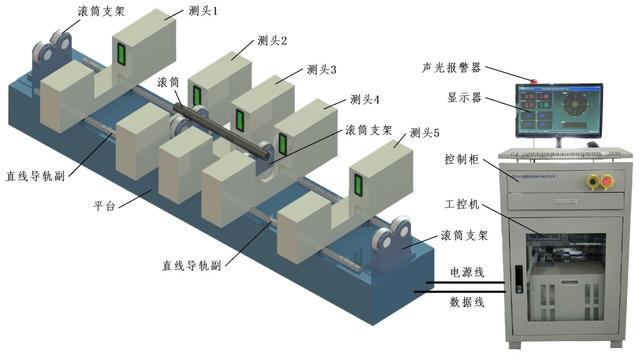

根据上述测量要求,本方案拟采用我公司的光电测头对产品的外径、直线度、椭圆度和跳动进行测量。测量时将被测产品放置在由轴承作为拖轮的托架上,通过由发射镜头和接收镜头组成的光电测头的测量区。根据被测产品的规格范围,本方案需要2台设备才能完全覆盖被测产品的直径范围,其中φ38mm以下的产品用我公司的标准70单测头测量(测量范围65mm)。
φ50~φ89的产品采用由70单测头和40单测头组合的双测头进行测量。
3、系统软件功能
(1)液晶屏显示内容:5组测头测得的实时直径测量值,实时直线度误差,旋转1周后的椭圆度、直线度、跳动值。设定的直径、直线度、椭圆度、跳动等特征尺寸的标准值、允许公差等。
(2)产品参数设置:可设置产品规格、各特征尺寸的标准值、上下公差等参数。
(3)系统参数设置:可设置刷新频率、通信端口、系统的校零等。
(4)报警设置:可设置报警的形式和阈值,测量值超差时声光报警。
(5)修正功能:自动修正,放入标准直径量块后自动校准;手动修正,填入修正量(需增加或减小的数值)后修正。
(6)存储功能:每根滚筒保留一个完整的测量记录,数据存储时间大于1年。
(7)历史记录查询功能:记录可用测量软件打开查询,也可转换成Excel格式查看完整数据表单。
(8)报警功能:当任一特征尺寸的测量值超过设定的公差范围是系统自动声光报警。
结语
辊筒测量仪可以对外径、直线度、椭圆度、跳动等进行高质量的在线检测,是一款高性能、实用性强的测量设备,它以多功能的检测手段受到辊筒生产的喜爱。
