- 角钢、方钢、方管等方形的钢材，在随着时代的步伐，加入自动化生产的大军，这样的快节奏生产，自然离不开角钢几何尺寸的在线测量。
角钢测边仪安装在精轧机组后，对通过的40～100mm的等边角钢在线进行边长尺寸检测。
测量车与上位机间采用TCP/IP标准工业接口、光缆传输，检测信号画面送至主操作室的工控机上；现场LED显示屏与工控机间采用TCP/IP标准工业接口；操作室内LCD显示终端和现场LED显示屏同步显示。可实时反映轧件的尺寸变化便于现场有关人员及时地调整轧机或孔型。

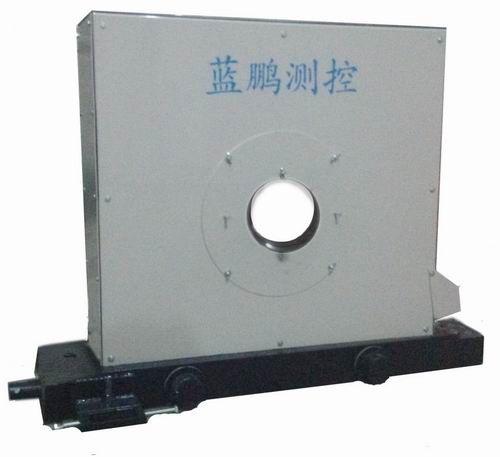

测量车配有冷却、防尘装置，以避免等边角钢轧制过程中的水雾和氧化铁皮进入测边仪内对光学系统测量产生干扰。测量数据超差、或温度超限时，系统可自动进行声、光报警。测量车下线方向与轧线垂直，当测量车需要维护或检修时，不影响轧线正常生产。
角钢测边仪的测头分布形式如图所示，由“双发射镜头1”和“双接收镜头1”、“双发射镜头2”和“双接收镜头2”构成两组测头。该两组测头与水平位置呈45°分布，当角钢通过这两组测头的测量区（图中绿色阴影部分）时，发射镜头所发出的绿光被角钢遮挡在接收镜头一侧形成阴影，阴影的宽度即为角钢的边长A1、A2。接收镜头接收到光和阴影后，通过光电转换和电信号的采集、计算即可得出A1、A2的具体尺寸。
主要功能描述
测量准确，动态测量误差小于0.04毫米。
全数字化高频测量系统，测量频率国际领先，纵向测量盲区小于30毫米。
高性能的光学部件和巧妙的光路设计，保证使用寿命和测量精度。
完整的测控分析软件，实时显示综合结果，有好的人机操作界面。
可对热轧等边角钢的两个边长进行测量。
可对角钢的常见缺陷如“耳子”等进行检测。
独特的角钢扭转补偿技术，被测角钢扭转3°以内不影响测量结果。
数据“超差”或温度“超温”自动报警功能。
全数字化信号处理系统，可与上位机通讯。
可提供历史数据查询（数据存储大于6个月）。
独特的冷却、防尘结构保障测量车内的清洁，镜头的维护周期可达20天以上。
对现场工作环境适应性好。
角钢测量仪是高质量的边长测量设备，能对各种角钢的边长尺寸在线检测，对热轧角钢测量也完全没有问题。角钢测边仪的使用更加带来了角钢生产的便利，提升了角钢的质量。
