9K淋雨实验装置 IP9K防水试验箱 淋雨试验箱 晟立达供
- 9K淋雨实验装置 IP9K防水试验箱 淋雨试验箱 晟立达供
本9K淋雨试验箱依据标准：ISO 20653,DIN 40050-9,QC/T413－2002《汽车电气设备基本技术条件》,GB/T4942.1-2001《旋转电机外壳保护分级（IP9K代码）》。
的详细资料：
9K淋雨试验箱淋雨参照标准
本9K淋雨试验箱依据标准：ISO 20653,DIN 40050-9,QC/T413－2002《汽车电气设备基本技术条件》,GB/T4942.1-2001《旋转电机外壳保护分级（IP9K代码）》。
9K淋雨试验箱技术规格
型 号： SLDLX-010-9K
工作室尺寸： 1000×1000×100（D×W×H）mm
外 形 尺寸： 约1400×1350×2200（D×W×H）mm
试验台面积： φ30cm （扩展台面ø60cm ）
样品架转速： 1～20r/min可调
样 品 架： 承重20kg
淋 雨用 水： 当地清洁的自来水
9K淋雨试验主要技术参数:
a）水温（80±5）℃的温度。
b）14 L/min～16 L/min 之间的流量。
c）接近喷嘴孔测量 8000 kPa～10 000 kPa 的压力。
d）以水平线为基准，逆时针在 0º、30º、60º、90º处分布喷嘴孔，喷嘴上设有阀门，
9K淋雨试验箱结构设计及配置

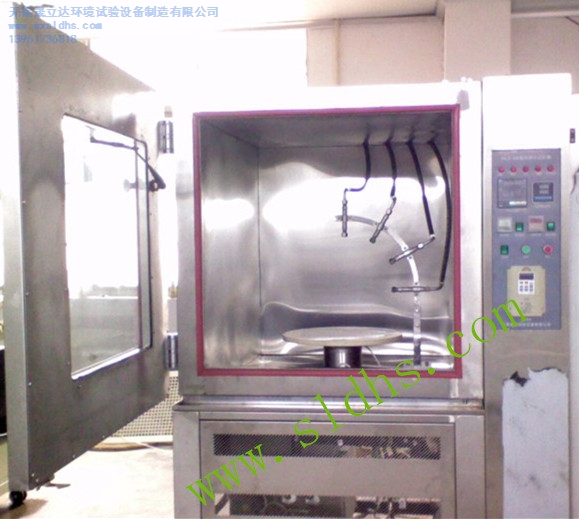

晟立达淋雨试验箱整个箱体采用整体结构，分为上、下、右三部分，上部为工作室，下部为机械室，右侧是电器控制柜。选用优质材料，使用先进工艺加工成型，内外壳体都选用优质SUS304不锈钢板制作。室内的样品架及其它附件配件均为不锈钢材料制作，设计合理，经久耐用。高压喷水组件/工作旋转台/电气控制器部分组成
样品架设计载重20公斤，水平方向360度旋转。传动装置设计合理，制作精密，由先进的步进电机加减速机驱动，可直接在触摸屏仪表设定转速，由PLC控制器控制，操作简单，避免以往同类设备人工凭感觉调节的不精确性及烦琐。转盘配备一套电源供电系统，样品可以在转动的试验过程中通电：转盘下部装有导电滑环，试件可外接直流10A、10~24V的通电电源而不影响转盘转动，电压降<2V
设备配备有足够大的水箱以供喷水之用。吸水电机将水箱中的水压入管道，通过调节泄压水阀，保持规定的流量和压力从喷嘴喷出。水泵为高压柱塞泵，喷嘴为进口雾化扇形喷嘴
流量计：采用电磁流量计，由电磁流量传感器和电磁流量转换器组成，它基于法拉第电磁流感应原理工作，可以用来测量试验水流的流量，可以实现对流量的控制、调节、显示和积算。通过转换器输出4～20mADC信号，与中央控制器联接，受其控制，并显示。
9K淋雨试验箱电路控制和保护系统
采用7寸液晶触摸屏控制仪，PLC控制可分别对转盘转速、温度、通断电、水泵和试验时间进行控制；流量直接在触摸屏显示。
预设总试验时间: 试验时间可大为9999小时59分
预设每个喷嘴的喷水时间
通电：断——通——断（定货时特别说明）
进口执行元器件；
配备水过滤器；
无熔丝保护开关；
过载、漏电、全护套式接线端子；
具有自动关机等保护；
9K淋雨试验箱随机资料
说明书、电路图、合格证、保修卡；
操作方法、注意事项、出货基本配件、维修保养事项；
9K淋雨试验箱设备使用条件
环境温度：5℃～＋32℃；
环境湿度：≤85%；
电源要求：AC380（ ±10%）V/50HZ 三相五线制；
预装容量：5KW；
