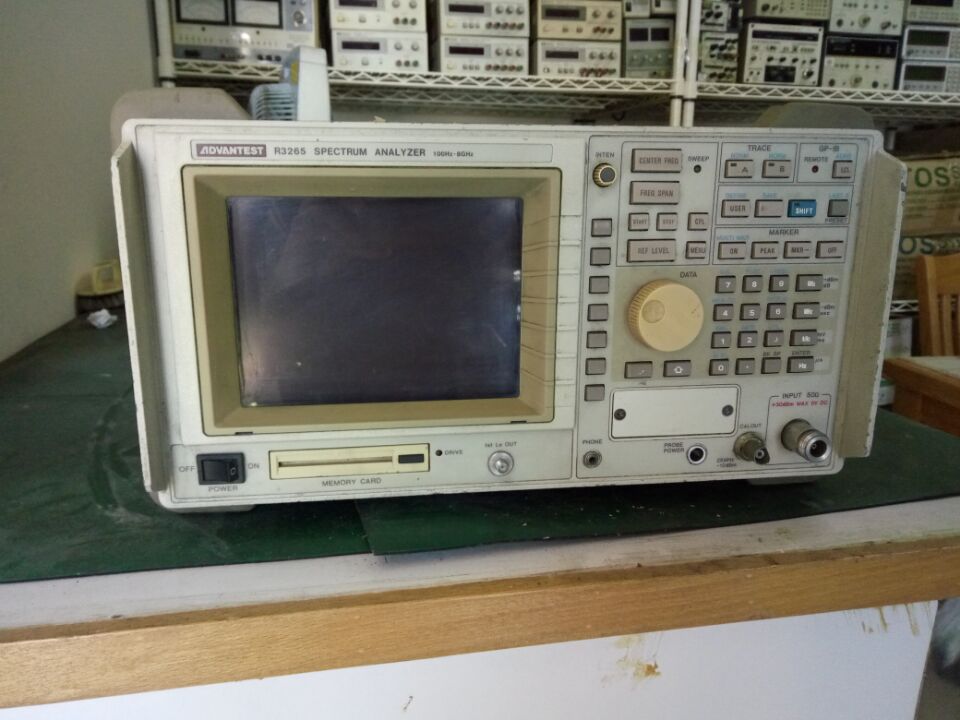

R3265A|日本爱德万|Advantest|8G|频谱分析仪|100Hz至8GHz
产品型号：R3265A
产品品牌： 日本爱德万 | ADVANTEST
简单介绍
技术指标：
频率范围：100Hz - 8GHz
频率精度：（±）（在1GHz频点）：110Hz
分辨带宽范围：10Hz - 3MHz
平均噪声电平（ 窄分辨带宽）：-140dBm
噪声边带（20kHz偏移）：-110dBc/Hz
R3265 频谱分析仪的详细介绍
主要性能简介
*高输入灵敏度：-145dBm
*5us/div的高速扫描和数字读数输出
*门扫描功能
*内存卡功能
*用户定义功能
*运用大CRT显示的便携式系统
*和MIC-T-28800标准件兼容，质量可靠
性能简介
R3265是为了改进以前型号的基本功能而设计的微波频谱分析仪，为了满足新的用户
需要简化了操作。因为它融入了时域分析功能，因此R3265可用于数字和模拟通讯中
。尽管它是便携式仪器，也采用了大的CRT显示。在很宽的动态范围内，R3265可在一
次扫描过程中测量从100Hz~8GHz的频率范围。即使在2.6GHz的频率上，一种新开发的
高纯度合成器也能得到－110dBc/Hz的高信号纯度(10kHz的偏移频率)。
R3265特别擅长于测量新型的移动通讯设备的寄生发射强度，占用频率带宽，以及邻
近通道的信号泄漏。在低噪声模式下，R3265具有-145dBm的高输入灵敏度
(1MHz~3.6GHz)，因此它可以很容易的测量微弱信号。除了普通的用户自定义功能外
，R3265还具备多光标功能，既列出多个光标显示的频率和电平值，以此来增强操作
能力。存储功能可存储或调用测量设置，测量数据和用户定义值。使用这个功能，就
可大大缩短测量所需时间和减少面板的重复设置。
主要性能简介
软件校准使其可以进行高精度测量
内部的CPU不仅可以校正中频(IF),而且还可以校正包括衰减器在内的频率特性，以提
高振幅测量精度。在噪声测量中还可校正功率带宽。
10Hz到3MHz的分辨率带宽
对于频率分辨率，R3265运用了窄带(10Hz)IF带宽滤波器，可以从宽IF宽带滤波器
(3MHz)中分离出附近的信号，把测量灵敏度提高为脉冲RF信号。这样R3265可运用于
各种测量中。
窄带IF带宽滤波器也运用了一个数字IF滤波器，因此可进行高选择性邻近特性测量和
高速测量。
运用大CRT显示的便携式系统
R3265便携式频谱分析仪使用了一个8英寸CRT显示屏来监视测量结束，这样就保证了
精确的监测性能，而且操作也很简单容易了。
5μs/div的高速扫描
R3265用一个高速数字转换器在零间隙内进行5μs/div的高速扫描。用平均化功能也
可将这个数据平均化。这个功能对于监测欧洲的GSM系统和日本，美国的下一代移动
电话系统(如数字移动电话)的时分多址(TDMA)信号的平均传输功率是非常理想的。使
用延迟扫描就可扩展到任意的范围(选件71)。
门扫描功能
R3265的标准特性包括同步信号（TDMA和视频信号）的分析功能。当和高速扫描功能
一起使用时，可用此功能去监测TDMA信号任意一次窄通道中的传输功能或者用于分析
TV信号一个水平线中的噪声。直至现在，门扫描功能都需要外部门扫描信号。选件71
就提供了这样的信号，大大便利了操作。
占用带宽和邻道功率的测量
通过计算所测量的频谱数据，R3265可以很容易的测量无线电传输特性的占用带宽和
邻道的泄漏功率，当测量占用带宽时，也显示载波频率。邻道的泄漏功率可在70dB的
动态范围内进行测量。
主要技术指标
频率
频率范围：100Hz~8GHz
频段谐波模式(N)
100Hz~3.6GHz1
3.5GHz~7.5GHz1
7.4GHz~8GHz1
前置放大器：用VIG调谐前置放大器为3.5GHz~8GHz
频率读数精度(起始,终止,CF,标记器)：
±(频率读数×频率参考精度+跨度×跨度精度+0.15×RBW+10Hz)
间隙精度：±3%(跨度>2MHz）；±5%（跨度<2MHz)
计数频率光标：
分辨率：1Hz~1kHz
计数精度(S/N≥25dB)：±(光标频率×频率参考精度+5Hz×N+1LSD) △光标计数精度
(S/N≥25dB):±(△光标频率×频率参考精度+10Hz×N+2LSD)
频率参考精度：±2×10-8/天，±1×10-7/年，±5×10-9/天(选件21)
频率稳定性：
残余FM(零跨度)：<3Hzp-p/0.1s
漂移(在预热1小时后)：
<2.5kHz×扫描时间(分)
50kHz<跨度≤2MHz
<60Hz×扫描时间（分）
跨度≤50kHz
谱线纯度：噪声边带
偏移f≤2.6GHz f>2.6GHz
1kHz<-100dBc/Hz <(-95+20logN)dBc/Hz
10kHz<-110dBc/Hz <(-108+20logN)dBc/Hz
20kHz<-110dBc/Hz <(-108+20logN)dBc/Hz
100kHzz<-114dBc/Hz <(-110+20logN)dBc/Hz
频率跨度
线性跨度范围200Hz~8GHz，零跨度
精度±3%(跨度>2MHz)，±5%(跨度≤2MHz)，
对数跨度范围1kHz~1GHz,1,2,3区段可选
精度±(10%+终止频率×0.1%)
分辨率带宽(-3dB)：
范围：10Hz~3MHz 1,3,10序列
精度：±15% 100Hz~1MHz,±25% 30Hz(25℃±10℃)，3MHz, ±50% 10Hz~100Hz(数字
IF)
选择性：(-60 dB/-3 dB)
<15:1100Hz~3MHz
<20:1 30Hz5:1(通常情况下)10Hz~100Hz（数字IF )
带宽(-6dB)：200Hz，9kHz，120kHz符合CISPR标准
视频带宽范围：1Hz~3MHz 1,3,10序列
幅度范围
幅度范围：+30dB~噪声电平
大输入：+30dBm(1W)(输入衰减≥10dB)
DC:0V
显示范围：
标尺校准：10×10格曲线
对数：10,5,2,1,0.5,0.2,0.1 dB/div
线性：参考电平/格的10% QP对数：40dB(5dB/div)
输入衰减器范围：0~70dB(10dB步进)
大动态范围
1dB增益抑制噪声电平
135dB-1.55f(GHz)dB,
200MHz到3.6GHz130dB-1.55f(GHz)dB,10MHz到3.6GHz
信号失真谐波
87dB100MHz到1.8GHz
82.5dB10MHz到3.6GHz
112dB>3.5GHz
三阶互调
93dB>200MHz
90dB>10MHz
显示平均噪声电平:
10HzRBW,0dB输入衰减，20次平均
-100dBm1kHz
-110dBm10kHz
-111dBm100kHz
-135dBm1MHz
-{(140-1.55f(GHz)}dBm10MHz到3.6GHz
-{(145-1.55f(GHz)}dBm10MHz到3.6GHz(低噪声模式)
-135dBm3.5GHz到8GHz
增益抑制(1dB):
-5dBm混频器输入电平> 200MHz
-10dBm混频器输入电平>10MHz
寄生响应：
频率范围混频器电平
二次谐波失真<-70dBc 100MHz到3.6GHz -30dBm
<-60dBc10MHz到3.6GHz -30dBm
<-100dBc>3.5GHz -10dBm
三阶互调失真<-70dBc 200MHz到3.6GHz -30dBm
<-60dBc10MHz到3.6GHz -30dBm
<-75dBc>3.5GHz -30dBm
残余响应(输入处无信号，0dB RF衰减) 1MHz到3.6GHz
300kHz到8GHz
振幅精度：
频率响应：
带内平坦度(10dB输入衰减)
±1.5dB 100Hz到3.6GHz,
±1.0dB 50MHz到2.6GHz
±1.5dB 3.5GHz到7.5GHz,
±1.5dB 7.4GHz到8GHz
频带转换引起的附加不确定度：
±0.5dB 参考CAL信号的频响（10dB输入衰减）
±3dB 100Hz到8GHz
校准精度：-10dBm±0.3dB
IF增益不确定性：在自动校准后
±0.5dB:0dBm~-50dBm;
±0.7dB:0dBm~-80dBm,
分度逼真度：
对数:±0.2dB/1dB,±1dB/10dB,±1.5dB/90dB
线性度：基准电平的±5%
QP对数：±1.0dB/30dB,±2dB/40dB,±1.0dB/40dB（25℃~10℃）
输入衰减转换精度：±1.1dB/10dB步进, 大2.0dB,0~8GHz
分辨率带宽切换不确定度：
在基准带宽处：300kHz处，经过自动校准≤±0.3dB 100Hz~3MHz ≤±1dB 30Hz ≤±
1.5dB 10Hz~100Hz(数字IF)
脉冲数字化不确定度：对数:1.2dB (RBW≤1MHz), 3dB (RBW:3MHz)
线性度：基准电平4%(RBW≤1MHz)，基准电平12%(RBW:3MHz)
扫描
扫描时间：跨度=0:50μs到1000s和手动扫描
跨度≥200Hz:20ms到1000s和手动扫描
精度：±3%
扫描触发：自由运行，线性，单个，视频，TV-H，TV-V，外部
解调
频谱解调器：
调制类型：AM和FM
音频输出：带音量控制的扩音器和耳塞
光标暂停时间：100ms到1000s
输入/输出
RF输入
连接器类型：N类(可适用于SMA类型:R3271)
阻抗：50Ω(标准值) VSWR：(输入衰减≥10dB，在调谐频率)
<1.5:1对≤3.6GHz(标准值)
<2.0:1对>3.6GHz(标准值)
R3265LO发射电平(平均) <-80dBm(标准值)10dB输入衰减,0到26.5GHz 视频输出
连接器:BNC（F）,后部面板
阻抗:(AC耦合) 75Ω(标准)
幅度:约为1Vp-p(复合视频信号)
取样头电压:4针连接器前部面板
电压:+15V,-15V
电流:每个 大150mA
声音输出：解调的音频信号
连接器：小型单音耳机，后面板
电平输出：0.2 W 8Ω（通常情况下）
GPIB接口:提供的标准GPIB功能允许远程操作和数据输入/输出
连接器:IEEE-488连接器
直接绘图输出:支持R9833,HP7470A,HP7475A,HP7440A,HP7550A
一般指标
环境温度
工作温度：0℃到50℃
储存温度:-20℃到+60℃
湿度:RH85%
电源供应:从100VAC和220VAC间自动选择
尺寸：353mm(宽)×177mm(高)×450mm(长)
重量：22kg(通常情况下)
