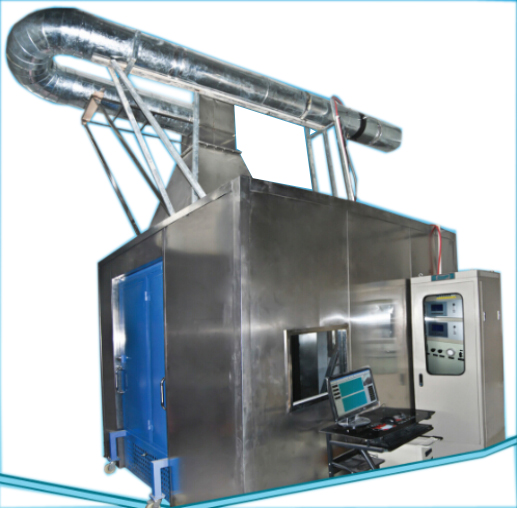

- 3.简介： 建筑材料或制品的单体燃烧仪（SBI）是测定建筑材料（不包括地板材料）在单体燃烧热侵袭状况下的性能。样品置于滑动箱内的火焰里（甲烷沙箱燃烧盒），排气管下。样品在燃烧下的反应状况接受机器和肉眼双重监控。热量和烟气释放速率用仪器检测，物体性能通过观察评定。
长、短翼的试验件（建筑材料）成L型固定在小车上，将小车推入燃烧室内，开动风机并通过变频器将排烟管道的体积流量调整到规定范围，点燃远离试件的辅助燃烧器，确定燃烧器本身的热释放量，关闭辅助燃烧器，以相同质量流量的燃气点燃主燃烧器，通过20min试验，计算和评估建筑材料的热释放、产烟量、火焰横向传播和燃烧滴落物及颗粒物。
二、执行标准
• GB/T 20284-2006建筑材料或制品的单体燃烧试验
• BS EN 13823: 单体燃烧仪（SBI）测定建筑材料（不包括地板材料）在单体燃烧热侵袭状况下的性能
三、产品特点
1. 采用先进的顺磁氧氧气分析仪及红外线二氧化碳分析仪，能完全满足标准要求，保证实验数据的精确性。
2. 高像素的摄像头在计算机的显示器上角全程拍摄显示整个燃烧过程，且可随时抓拍存储任意时刻的燃烧画面。
3. 设备运行采用手动和电脑控制双重控制方式，手动调节，可在设备出现故障时，清晰判断是由于设备原因还是电脑控制原因。
4. 品排烟风机采用变频器进行调节，使设备具有大流量，高全压，可调节的功能，给用户外挂环境保护装置提供了可能。
5. 设备主点火器采用可收起结构，点燃燃气后可及时收起，能够在实验中保护点火器，并且在实验后更加便于清理实验小推车上的废弃物。
6. 人性化的操作界面，自主开发的实验操作程序，具备全部的传感器校准功能，可随时进行校准，使设备整体校准成为可能，保证了系统的测试精度，校准数据计算及校准结果自动存储。
7. 整体试验也由自动控制完成，试验记录可存储，可随时查询；自动生成报告，用户只需点击开始、计算和保存等按钮就可完成，使用简便。同时增加了数据调取功能。
8. 技术指标
二、技术指标
1.燃烧实验室尺寸：3000mm*3000mm*2800mm
2.燃烧室排烟管道外形尺寸：5200mm*3000mm*1800mm
3.控制箱外形尺寸：800mm*1200mm*1500mm
4.排烟速度：0.5m3/s-0.65m3/s
5.温度测量：直径为3mm的进口K型铠装热电偶
6.测量精度：±0.5℃
7.压力传感器精度：±2pa
8.测试时间 :1560s，时间记录系统精度：0.1s
9.氧气分析（顺磁性） 0—25%
10.二氧化碳(IR型) 0—10%
11、试验室温度 （20±10）℃
12、试验室湿度 (45～55)%RH
燃烧室：规格根据标准要求制作；墙体由耐火砖建成，要求至少耐900℃高温；房间顶部有连接取样管道的集气罩和排烟管道，试验过程中样品的燃烧释放热量和燃烧生成物都要从排烟管道中排出，燃烧室设有开口，便于小推车进入，垂直试样板的两前表面正对的两面墙上分别开设观察窗口。
主框架：角铁喷塑处理，附带沙盆灭火器两个，灭火器符合标准要求。
样品架：带有样品安装夹具的小推车，下方留有空气自然进出的空间，进气口处安装有k型热电偶以及环境压力探测装置，温度测量精度±0.5℃，环境压力测试精度±200Pa。
集气罩：2～3mm厚304不锈钢，能够完全收集正常测试过程产生的烟气。
排烟气管道： J型双层不锈钢排气管，内径315mm，弯道处配有3路K型热电偶，温度测量精度±0.5℃。
采样段：1mm厚304不锈钢，配有3路k型热电偶，风压探测器，烟浓度探测装置以及采样探头，温度测量精度±0.5℃，压力测 量精度±1Pa，系统示值压力测试精度±2Pa。
采样管线：直径6mm，3mm厚304不锈钢采样管线。
采样泵：采用膜片泵，用于工业过程气体连续分析系统中（抽取式测量），抽取气体用，内部防腐蚀，能够适用于烟气分析。抽气量6～8L/min，最大压力2～4bar，额定电流0.65A，功率60W，转速3000rpm，电源AC220V，50HZ
冷却器：能够冷却至5℃以下，能够在设置温度下稳定工作。
蠕动泵：自动排出管道冷凝水，保持气路干燥。转速0.1～50r/min，流量0.3～1200ml/h，电源AC220V
过滤器：包含粗细两道过滤器，粗过滤器不高于25m，精细过滤器不高于3m。
顺磁氧氧气分析仪：测量范围：0～25%；信号输出：4～20mA；响应时间T90:≤2S；环境温度：0～45℃；5、相对湿度：<90%（无凝结）；14.6、线性度：<±0.1% O2；14.7、零点漂移：0.05% O2（一周）；14.8、重复性：<±0.02% O2；分辨率100×10-6。
红外二氧化碳分析仪：测量范围：0～10% ；重复性：＜±1%；零点漂移：≤2%/周；量程漂移：≤2%/周；线性偏差: ＜±1%；响应时间：T90≤2秒；分辨率100×10-6。CO2分析仪。
烟气测量系统：进口白炽电灯提供光源，白炽灯光源，标称功率6W，标称电压24V，精度±0.01V，标称光通过量90～100Lm，标称色温2900K±10K。光信号接收器
质量流量控制器：自动控制纪录所用燃气，316不锈钢材质，最大压力1000psig（70bar），泄漏率小于1×10-7sml/s，经NIST校准，0～5VDC和4～20mA信号，回路保护，丙烷流量范围0～2.3g/s，控制速度≤2s，0.6～2.3g/s时控制精度为±1%FS，重复性±0.5FS，通过采集卡直接由电脑控制。质量流量控制器。
电磁阀：两路燃气专用电磁阀，能够耐丙烷腐蚀，转换时间≤2s。
点火装置：高温自动点火，保证测试的安全性能，避免长明灯或者电火花点火带来的干扰以及热释放计算偏差。
独立多功能排气压力检测装置：实时监控测试过程中排气压力的变化。检测范围0～250Pa，精度±0.5Pa，系统示值压力测试精度±2Pa。压力变送器。
风道中放置紊流环，均匀风速，减少紊流，材质304不锈钢。
风机：380V，50Hz，5Kw配备变频器，能够与操作软件系统相关联，通过操作软件系统直接控制，具备风速自动调节功能，能够改变风速大小，最大流量至少为8000m3/h。
数据采集系统包含以下部分：8路温度输入模块；至少8路路精度为16 Bit 模拟输入模块；数字输入及输出模块；至少2路精度为16 Bit 模拟输出模块；Labview 实时模块。温度信号采集板。
五 单体燃烧试验设备基本配置
1.试样小推车1台
2.配电柜1个
3.工控台1张
4.17寸液晶显示器 1个
