8路4~20mA模拟量输入模块 RS485 Modbus协议RTU采集器
- 一、产品简介

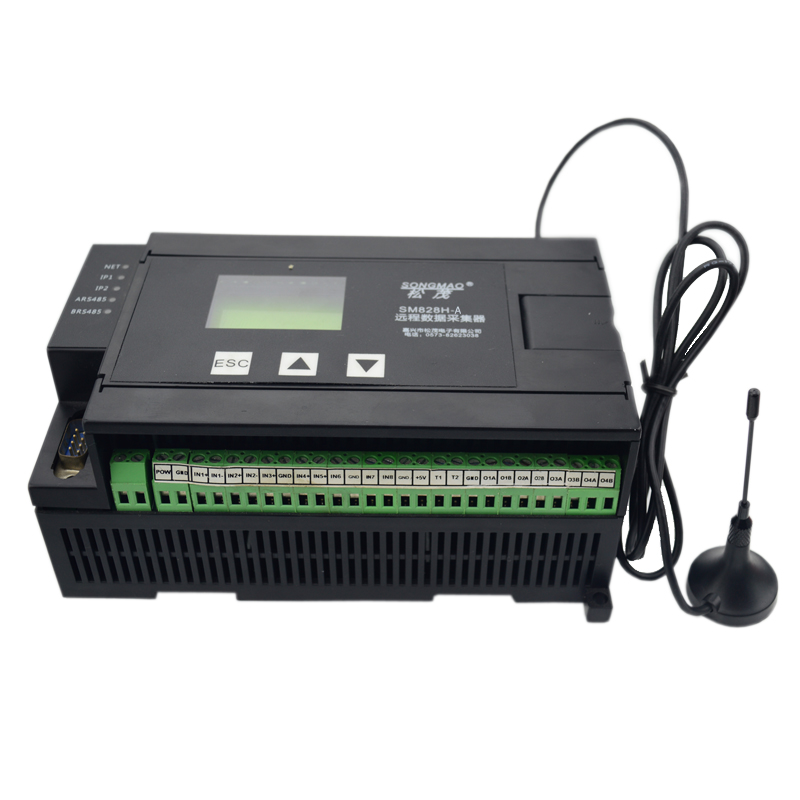

SM828H-A-1采集器是其于GPRS传输的一体化采集器RTU系统。它以高档ARM处理器为核心，由高精度运算放大器、接口芯片、看门狗电路、液晶显示屏、键盘及输入输出回路等组成，并且嵌入通信模块。所构成的远程数据采集RTU终端，具有性能稳定、性价比高等特点。
由于SM828H-A-1采集器是专为工业产品集成设计的，在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下的稳定工作，为您的设备提供了高质量保证。
二、产品性能
● 具有八路模拟量采集，高精度A/D同时采样功能。
● 具有四通道脉冲量计数功能及十路开关量采样功能。
● 具有四通道DO继电器形式输出接口，可以定义成报警自动控制或者指令控制。
● 具有两路RS485和一路RS232仪表通讯接口，支持标准的MODBUS_RTU协议及内置20多种流量计通讯协议。
● 配用液晶显示模块及键盘，人机界面友好。
● 可组态采集数据的参数类型、量程、零点、上下限报警阀值、上上下下限阀值及脉冲底度等。
● 可组态站号、时间、通讯参数等。
● 支持动态域名及固定IP。
● 支持数据传输的UDP或者TCP方式。
● 可组态模拟量及开关量GSM短信报警使能。
● 本地可以查询参数及实时数据，还能设置所有运行参数。
● 具有断电记忆功能，断电后不需要重新设置参数。
● 配用大容量EEPROM，每分钟保存一次数据，能够保存一个月的历史数据。
● 通讯收发及模块状态指示灯能清晰的指示采集器的工作态度。
三、主要参数
● 安装尺寸：长180 mm × 宽100 mm × 高80 mm。
● 工作环境温度：-20℃～+80℃。
● 储存温度：-25℃～+80℃。
● 电源输入电压：DC 9～24V，或者AC 220V（市电，定货时请说明）。
● 模拟量输入阻抗：250Ω，可以采集4～20mA，0～5V直流信号。
● 脉冲及开关量：输入采用光电耦合隔离，高低电平在20ms以上的宽度。
● 继电器输出接点容量：1A/DC 24V，或者1A/AC 220V。
● 防护等级：IP65。
