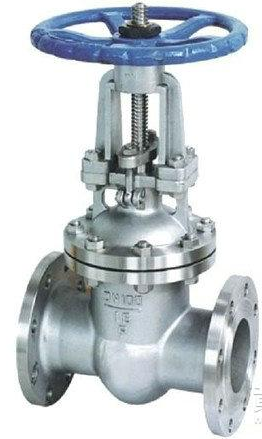

- Z40W-16Ti型钛合金楔式闸阀
产品工作原理和用途：
Z40W-16Ti、Z40W-25Ti 型钛合金楔式闸阀：手动、法兰连接、明杆楔式弹性闸板，阀座密封面材料为钛合金，工作压力 1.6-2.5MPa，阀体材料为 ZTA2 钛合金的闸阀。因为钛和氧有很好的亲和力，极易与氧反应而在其表面生成一层坚固而致密的钝性氧化薄膜，对许多腐蚀介质都呈现出特别优异的耐腐蚀性。
产品结构特点：
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
产品性能参数：
型号
PN
工作压力 / MPa
适用温度 / ℃
适用介质
Z40W-16Ti
16
1.6
≤ 200
氧化腐蚀性介质
Z40W-25Ti
25
2.5
产品主要零件材料：
型号
材料
阀体、阀盖、闸板
闸杆
密封面
填料
Z40W-16Ti
ZTA2
TC4
本体材料
聚四氟乙烯
Z40W-25Ti
产品主要尺寸：
PN16
DN
L
D
D1
D2
b
f
z×?d
H
D0
重量 /kg
15
130
95
65
45
14
2
4×?14
175
200
4
20
150
105
75
55
14
2
4×?14
180
200
5
25
160
115
85
65
14
2
4×?14
210
200
6
32
180
135
100
78
16
2
4×?18
210
200
7
40
200
145
110
85
16
3
4×?18
350
200
19
50
250
160
125
100
16
3
4×?18
358
240
29
65
265
180
145
120
18
3
4×?18
375
240
33
80
280
195
160
135
20
3
8×?18
433
280
45
100
300
215
180
155
20
3
8×?18
502
320
63
125
325
245
210
185
22
3
8×?18
612
360
108
150
350
280
240
210
24
3
8×?23
676
360
134
200
400
335
295
265
26
3
12×?23
820
400
192
250
450
405
355
320
30
3
12×?25
969
450
273
300
500
460
410
375
30
4
12×?25
1142
560
379
350
550
520
470
435
34
4
16×?25
1280
640
590
400
600
580
525
485
36
4
16×?30
1452
640
850
450
650
640
585
545
40
4
20×?30
1541
720
907
500
700
705
650
608
44
4
20×?34
1676
720
958
600
800
840
770
718
48
5
20×?41
1874
800
1112
PN25
DN
L
D
D1
D2
b
f
z×?d
H
D0
重量 /kg
15
130
95
65
45
16
2
4×?14
175
200
4
20
150
105
75
55
16
2
4×?14
180
200
5
25
160
115
85
65
16
2
4×?14
210
220
6
32
180
135
100
78
18
2
4×?18
210
220
7
40
200
145
110
85
18
3
4×?18
350
220
18
50
250
160
125
100
20
3
4×?18
358
250
25
65
265
180
145
120
22
3
8×?18
373
280
35
80
280
195
160
135
22
3
8×?18
435
300
50
100
300
230
190
160
24
3
8×?23
500
350
65
125
325
270
220
188
28
3
8×?25
614
400
100
150
350
300
250
218
30
3
8×?25
674
450
135
200
400
360
310
278
34
3
12×?25
818
500
180
250
450
425
370
332
36
3
12×?30
969
550
207
300
500
485
430
390
40
4
16×?30
560
400
350
550
550
490
448
44
4
16×?34
1280
640
631
400
600
610
550
505
48
4
16×?34
1450
640
900
450
650
660
600
555
50
4
20×?34
1541
720
1013
500
700
730
660
610
52
4
20×?41
1676
720
1166
600
800
840
770
718
56
5
20×?41
1874
800
1258
700
900
955
875
815
60
5
24×?48
2280
850
—
800
1000
1070
990
930
64
5
24×?48
2420
700
—
