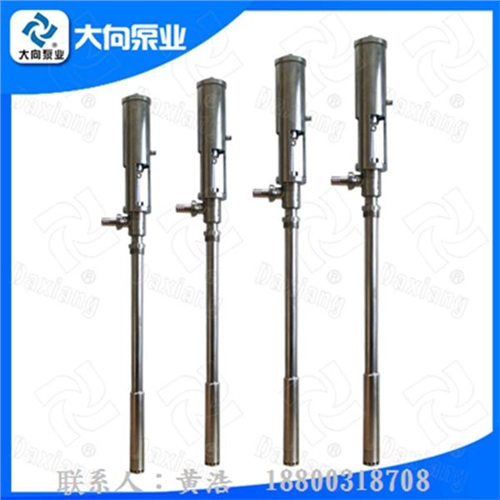

不锈钢气动浆料泵|气动涂料泵|皮革喷浆泵|大向供
- 主要规格：
- 流量1.2立方/扬程0-100米/口径55/32mm
-
不锈钢气动浆料泵|气动涂料泵|皮革喷浆泵|大向供
【使用范围】
大向浆料泵（又称气动浆料泵、皮革浆料泵、打料浆料泵、气动抽液泵、气动柱塞泵、打料泵浦、气动泵浦、气动涂料泵）专为皮革行业涂台浆料输送设计，泵应用于人造革、移膜革、压延革、彩涂板、印染、医药、涂层、化工、纺织、喷漆、喷涂、薄膜镀铝、彩钢瓦等行业。适用于高粘度（VIS）≤12万CPS/25℃的化工浆料输送，具有防爆耐腐防沉淀、低噪音、节能等功能。是理想的移动输送设备。
【结构和原理】
该产品采用气压差的作用，使活塞上下运行，带动导料活塞开闭，起到提料的作用。 具体装置如图（一）所示： 1、缸体 2、进气阀 3、弹簧 4、弹簧 5、活塞 6、排气管 7、换气管 8、密封底座 9、密封上盖 10、浆料缸体 11、进料口 12、浆料活塞 13、进料钢球 14、钢球 15、连杆 16、浆料管 17、出料口 18、加油阀 19、放气阀
【使用方法】
1、先将导料管正确放入所要输送的料桶内。
2、将耐腐蚀软管连接出料口接至送料地点。
3、进气阀呈关闭状态，然后将气源管连接进气阀接头，根据所需浆料流量来开启进气阀调节气动浆料泵运行频率，即可工作。
【维护保养】
1、气动浆料泵在使用过程中防止撞击缸体部位避免变形，发生活塞卡死现象，造成报废
2、活塞在运行壹佰万余次后，根据空压机送气过程中水份积留情况应清缸体，涂注30#润滑油。
3、如经久不用，应在溶剂内工作状清洗，防止浆料冻结，阻塞导料管。
【注意事项】
1、
在工作中，如缸体部位发热（以手感热为准），应立即加30#润滑油。
2、
使用过程中如调节螺母松动，发生漏料，应及时调整螺母。
>
技术参数
型号
FY0.8T
FY1.2T-1
FY1.2T-2
FY3.2T-1
FY3.2T-2
FY5.0T
规格（mm）
100×1380
100×1450
100×1400
120×1600
120×1500
150×1680
进出口外径（mm）
51/32
60/32
57/32
72/38
57/32
88/50
流量（m3/h）
0.8
1.2
1.2
3.2
2.0
5.0
扬程（m）
0-100
0-100
0-100
0-100
0-100
0-100
最大允许通过颗（mm）
Ф0.8
Ф1.2
Ф1.2
Ф3
Ф1.2
Ф5
最大供气压（kg/cm2）
10
10
10
10
10
10
供气压力MPa/min
0.3-1.0
0.3-1.0
0.3-1.0
0.3-1.0
0.3-1.0
0.3-1.0
最大输送黏度（CPS/25℃）
120000
120000
120000
120000
120000
120000
出料接口（in）
11/4
11/4
11/4
11/2
11/4
2
供气接口（in）
3/8
3/8
3/8
3/8
3/8
3/8
出料压力（MPa）
3-10
3-10
3-10
3-10
3-10
3-10
气缸压力比
2:1
2:1
2:1
3:1
4:1
3:1
耗气量（m3/min）
0.3-1.0
0.3-1.0
0.3-1.0
0.3-1.0
0.3-1.0
0.3-1.0
包 装
尺寸（cm）
143×19×18
152×19×18
147×19×18
166×21×18
157×21×18
172×23×21
净重（kg）
14
16
15
23
19
37
毛重（kg）
21
23
22
30.3
26.3
46
