概述

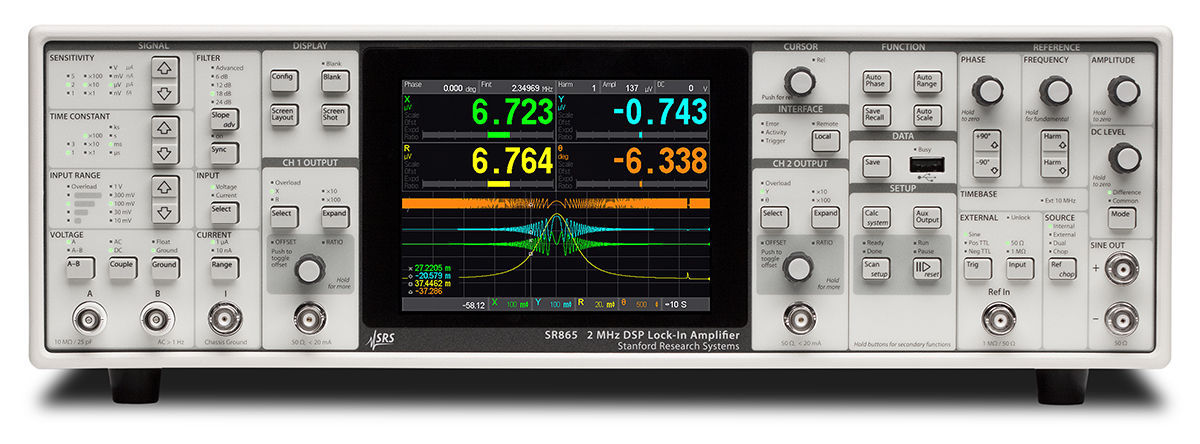

SR865A 锁相放大器提供 的性能和 的价值。这是您对斯坦福研究系统的期望。SR865A 具有 4 MHz 的频率范围、1 μs 至 30 ks 的时间常数、极低噪声的前端放大器以及现代、直观的用户界面，是任何同步检测应用的理想选择。
SR865A 规格
信号通道
电压输入 单端 (A) 或差分 (AB)
灵敏度（输出刻度） 1 nV 至 1 V（电压输入）
1 fA 至 1 μA（电流输入）
电压输入范围 10 mV 至 1 V（峰值）。
电流输入范围 1 μA 或 10 nA（峰值）
大输入 1 V（峰值）或 1 μA（峰值）
输入阻抗
电压输入 10 MΩ + 25 pF，交流 (>1 Hz) 或直流耦合
电流输入 1 kΩ 或 100 Ω 到虚拟接地
增益精度 ±1 %（<200 kHz），±2 %（至 4 MHz）。信号幅度必须小于输入范围的 30 %。
噪音 1 kHz 时为 2.5 nV/√Hz（10 mV 输入范围，典型值）
谐波失真 -80 dB (<100 khz="" -60="" db="">100 kHz)
CMRR 1 kHz 时为 90 dB（直流耦合，10 mV 至 100 mV 输入范围）
动态储备 120 分贝（典型值）
参考频道
频率范围 0.001 Hz 至 4 MHz，指定。
时基 10 MHz 输入/输出（将内部频率锁相到其他 SR865A。）
输入阻抗 1 MΩ 或 50 Ω
相位设置分辨率 (360/2 32 ) 度
相位噪声
诠释。参考 1 kHz 时 <0.0001° rms
（100 ms，12 dB/oct）
分机。参考（典型） 1 kHz 时 <0.001° rms（100 ms，
12 dB/oct）
相位漂移（典型值） 正弦输出到信号输入 (200 mVrms)
<0.002°/°C 低于 20 kHz（直流耦合）
<0.02°/°C 低于 200 kHz
<0.2°/°C 低于 4 MHz
谐波检测 在 N × f ref (N < 99, (N × f ref ) < 4 MHz)处检测
双 F 参考 在 f dual = │f int - f ext处检测│
所有频率必须小于 4 MHz
斩波器参考 SR865A 驱动 SR540 斩波器（通过 Aux Out 4）将斩波器锁定到fint
解调器
直流稳定性 数字输出值没有偏移漂移
时间常数 1 μs 至 30 ks
低通滤波器 典型的 RC 型滤波器或 高斯/相位线性滤波器
过滤斜率 6、12、18 或 24 dB/oct 滚降
同步滤波器 低于 4 kHz 可用
谐波抑制 -80 分贝
低延迟输出 后面板 BlazeX 输出延迟 <2 μs（加上 LPF 上升/下降时间）。
内部振荡器
频率 1 mHz 至 4 MHz，指定
频率精度 25 ppm + 30 μHz（带内部时基）
外部时基 后面板 10 MHz 时基输入/输出
频率分辨率 6 位或 0.1 mHz（以较大者为准）
正弦输出
输出 差分或单端
输出阻抗 50 Ω 源
振幅 1 nVrms 至 2 Vrms（指定幅度差分到 50 Ω 负载）。单端使用时输出幅度减半。输出幅度加倍成高阻抗负载
幅度分辨率 3 位数或 1 nV，以较大者为准
直流偏移 ±5 V，差模或共模
偏移分辨率 3 位数或 0.1 mV，以较大者为准
输出限制 ±6 V，直流偏移和峰值幅度之和
同步 后面板上的逻辑电平同步（通过 BlazeX 输出）
