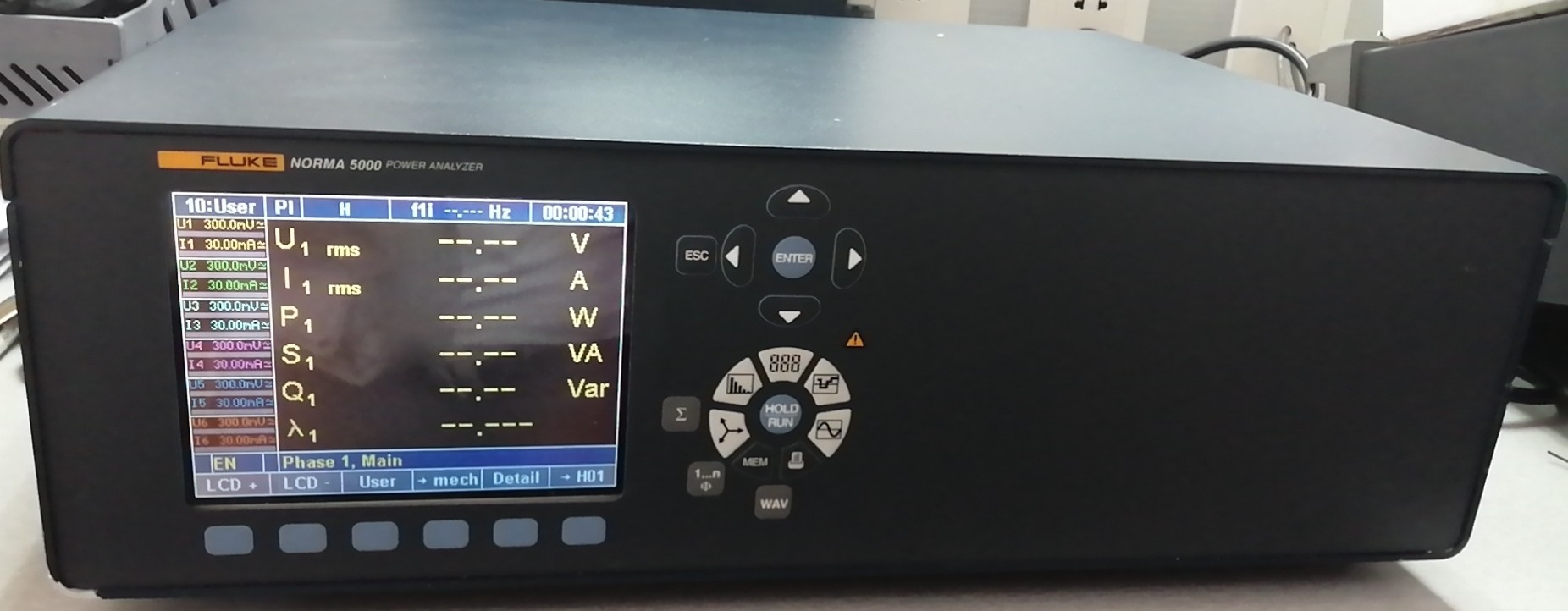

Fluke NORMA 5000 宽频带功率分析仪
测量系统
·NORMA 5000功率分析仪可准确测量电流和电压并计算有功、无功、视在功率和其他参量
·仪器精度在很宽的范围内部首波形、频率和相移等变化干扰的影响
·可谐波测量
·可将数值以波形形式显示
·内置分压器和分流器可测量高至1000V电压和20A电流，同时也可以连接外部分压器和分流器，或电流测量探头
·选件有多种计算机接口,模拟输入和输出
高精度
·功率分析仪NORMA 5000可用于测量宽频带从DC至10MHz的信号
·为稳定的测量精度，对短周期信号会自动进行零点补偿校准
·由于使用全新的阻障技术，所有电压电流通道均具有较高性和共模拟制比，因此功率分析仪NORMA 5000适合于非常复杂的测量应用
技术指标
电压
·8个量程：0.3-1-3-10-30-100-300-1000V U peak = 2 x range
·输出阻抗：2MOhm/20pF
·共模拟制比：120dB在100kHz
·采样频率：1MHz
电流
·6个量程：30-100mA-0.3-1-3-10A I peak = 2 x range
·内置分流器输入阻抗：
量程：30, 100ｍA: 1 0hm
量程：0.3, 1A: 0.1 0hm
量程：3， 10A: 0.01 0hm
·外置分流器或探头
BNC端子，100KOhm/30pF
30-100mV-0.3-1-3-10V
过载max.20Vrms
·共模拟制：120dB在100kHz
·采样频率：1MHz
基本精度（PP40,PP42）
误差 V I
量程 0.05% 0.05%
读数 0.05% 0.05%
带宽
电压和电流经BNC 电流直接测量
带宽-3dB 10MHz 1MHz
功率模块
此分析仪可装置1～6个功率模块，一个功率模块包括电压、电流输入通道。不同的规格取决于功率模块的类型。
功率模块PP42 功率卡，可测量电压、电流和功率，3MHz带宽，1/3MHz采样速率，电压量程0.3～1000V,电流量程0.06～20A,每个分析仪可选1～6个，基本精度0.1％+0.1％ 2539804
功率模块PP50 功率卡，可测量电压、电流和功率，10MHz带宽，1MHz采样速率，电压量程0.3～1000V,电流量程0.03～10A,每个分析仪可选1～6个，基本精度0.05％+0.05％ 2540029
功率模块PP54 功率卡，可测量电压、电流和功率，3MHz带宽，1/3MHz采样速率，电压量程0.3～1000V,电流量程0.03～10A,每个分析仪可选1～6个，基本精度0.05％+0.05％ 2540052
功率模块PP64 准确度： 0.03% (0.02% 读数 + 0.01% 量程)
电流量程： 10 A
采样率： 341 kHz
带宽： 3 MHz
