- 一、概述

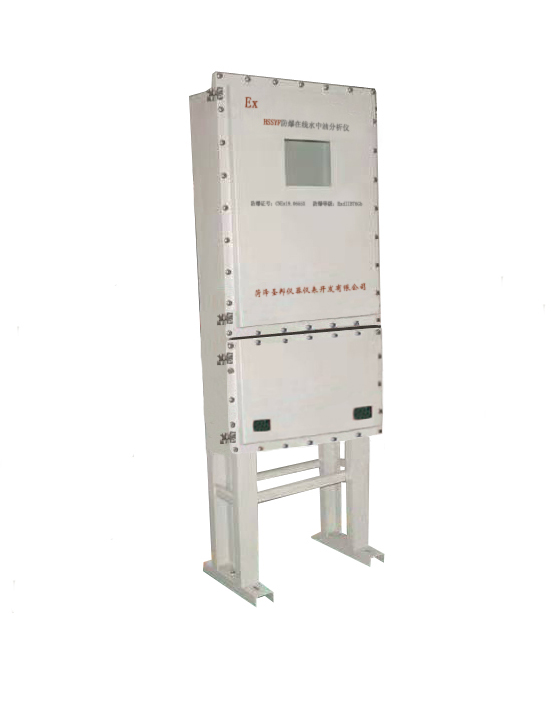

HSSYF防爆在线水中油分析仪是一种在线连续监测水中非溶解性油分的装置。装置能精细测量并显示水中油分的含量，装置的报警点设置为量程范围内可调，用户可根据需要调整报警点，可以满足不同工艺条件下的使用。
本仪器采用了优先的多束折射光量测法，解决了长期以来在线监测仪器都不能解决的水中悬浮物固体对水中油分测量的干扰。目前国内外各油田无论是二次采油的回注水还是污水处理后排放，其中油含量是一项重要指标。长期以来,污水的含油率分析主要采用人工取样,萃取化验的方法。受生产条件和工作环境影响，这种方法采样频次少,化验时间长,其结果很难真实反映出污水的含油率,给加工净化处理、计量交接和环境监测都带来很多困难。本仪器解决了污水含油率测量中存在的这些问题，实现了污水输送管道油含量的在线计量监控，数据远程传输，综合含油实时在线监测，并与油田现有DCS系统接轨，可实时远程监测、记录污水含油变化情况，满足生产现场需求，并符合IMO Resolution MEPC 107（49）决议要求。
二、特点
1. 结构紧凑，体积小；
2. 实时数据显示、数据存储、历史数据查询；
3. 安装简单，操作容易；
4. 稳定可靠，维护量低；
5. 精度高，可替代人工取样检测；
6. 数据实时上传，远传方式有线或无线可选；
7. 在线连续工作，报警点可调、断电保护、来电恢复、故障报警功能；
8. 无需化学试剂，监测水中不溶解性油；
9. 自动排除介质中的非油悬浮物；
10. 具有自动清洗功能，替代人工维护。
三、执行标准
下列文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本设备。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 13384-2008 机电产品包装 通用技术要求
GB/T 191-2008 包装储运图示标志
GB/T 11606-2007 分析仪器环境试验方法
GB/T 13384-2008 仪器仪表包装通用技术条件
HJ 637-2018 水质、石油类和动植物油的测定 红外光度法
SY/T 5329-2012 碎屑岩油藏注水水质指标及分析方法
GB 50058－2014 爆炸危险环境电力装置设计规范
GB 3836.1—2010 爆炸性环境 第1部分：设备 通用要求
GB 3836.2－2010 爆炸性环境 第2部分：由隔爆外壳“d”保护的设备
GB 3836.3－2010 爆炸性环境 第3部分：由增安型“e”保护的设备
GB 3836.8－2014 爆炸性环境 第8部分：由 “n” 型保护的设备
GB 3836.15－2000 爆炸性气体环境用电气设备 第15部分：危险场所电气安装（煤矿除外）
GB 4793.1 测量、控制和试验室用电气设备的安全要求 第一部分：通用要求
四、应用范围
石油、化工行业废水排放自动监测预警；
采油厂回注水自动监测预警；
石油化工企业工业过程水质自动监测预警；
石油化工企业厂区地表径流水质监测预警；
油库排放废水自动监测预警；
含有可燃性气体的水质自动监测预警；
冷却水、蒸汽冷凝水、金属加工液体浓度控制；
工业、电力、水力发电废水；雨水径流。
五、技术参数
型号
参数 HSSYF-5 HSSYF-10 HSSYF-25 HSSYF-15
测量原理 红外光法 紫外荧光法
范围 0～50ppm 0～100ppm 0～250ppm 0～150ppm
精度 优于±1ppm 优于±1ppm 优于±1ppm
线性 高于1% 高于1%
显示 二位14段LED显示 三位14段LED显示 LCD显示
供电 220VAC/24VDC ±10% 220VAC、24VDC
功率 5VA（不包含气源功率） 5VA（不包含气源功率）
报警点 1～50ppm可调 1～100ppm可调 1～250ppm可调 0.1～150ppm可调
清洗方式 自动清洗 自动或手动
输出信号 RS485/0～20mA或者4～20mA RS485/4～20mA
数据远传 有线或无线（可选） 有线或无线（可选）
相应时间 ＜3s ＜3s
气源压力 0.3～0.7MPa
样品水压 0.1～1.0MPa 0.1～1.0MPa
环境温度 -40～70℃ -40～70℃
样品水温 1～90℃（更高温度需定制） 1～90℃（更高温度需定制）
防护等级 IP65 IP65
防爆等级 Ex d IIB T6 Gb
尺寸（总体） 394mmW×280mmH×138mmD 240mmW×200mmH×108mmD
户外箱体 500mmW×600mmH×250mmD 500mmW×600mmH×250mmD
户外机柜 900mmW×1500mmH×600mmD
管道连接 R 1/4"内螺纹 R 1/2"内螺纹
安装方式 立柜式、壁挂式（可选） 立柜式、壁挂式（可选）
