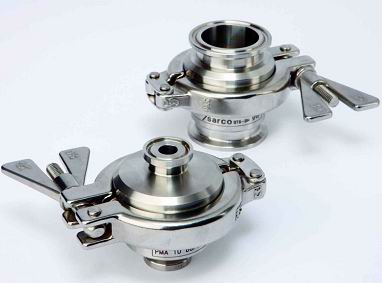

- 斯派莎克BT6不锈钢洁净型蒸汽疏水阀,设计用于洁净和纯净系统疏水,可用于消毒器,主管疏水,CIP/SIP系统和制程管路。BT6阀体材质为316L不锈钢,阀座倾斜15º,确保自排放。感温元件对冷凝水温度极为敏感,排放温度接近饱和温度,对于蒸汽压力低于2.5barg的典型洁净应用场合,排水温度在低于饱和蒸汽2℃以内。系统压力,现场安装和环境条件都有可能会影响工作性能。每个疏水阀都在洁净环境中单独包装,进出口都配有保护盖,密封在塑料中。
可供型号:
BT6-BL 低排量
BT6-BH 高排量
口径和管道连接:
1/2",3/4",1"和11/2"ASME BPE卫生卡箍。
主要材质:
序号 部件 材质
1 上阀体 不锈钢 ASTM A276 316L
2 下阀体 不锈钢 ASTM A276 316L
3 感温元件 不锈钢 AISI 316L
4 阀体连接卡箍 不锈钢 AISI316
5 密封圈 Viton 可选项:对于乳品行业,可以提供外套PTFE的Viton的密封圈
阀体设计条件 PN10
PMA最大允许压力 10bar g@140℃
TMA最高允许温度 177℃ @ 9. 2bar g
最低允许温度 -254℃
PMO饱和蒸汽下最大工作压力 6bar g
TMO最高工作温度 165℃ @ 6bar g
最低工作温度 0℃
设计最大冷态水压试验压力 15 bar g
尺寸/重量:mm和kg
口径 A B C D E 重量
1/2" 65 64 71.5 77 61 0.70
3/4" 65 64 71.5 77 61 0.71
1" 65 64 71.5 77 61 0.94
11/2" 65 64 71.5 77 61 0.86
