智能电磁流量计DN150 污水矿浆泥浆糖浆饮料等流量计厂家直销
- 一、产品概述

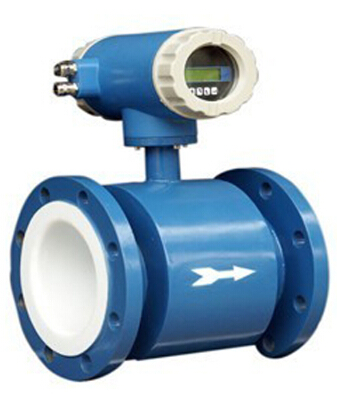

BR-LDE型智能电磁流量计是我公司采用先进技术研制、开发与生产的流体测量仪表，具有高精度、高可靠性与使用寿命长等特点。适合石油、化工、能源、冶金、食品、环保、水利等各个领域。
dianci-12
二、产品特点
♦电磁流量计内部无阻流件，几乎没有压力损失和流体阻塞的情况。
♦无机械惯性，响应快速，流体测量范围宽（流速0.3-12m/s）稳定性好，可以用于自动检测、调节和程控系统。
♦测量电导率大于5u S/cm液体，测量不受流体密度、粘度、温度、压力和电导率的变化影响，传感器感应电压信号与平均流速呈线性关系，测量精度高。
♦精度等级：0.2级、0.5级、1.0级、1.5级。能满足不同用户的需求。
♦传感器部分只有内衬和电极与被测液体接触，只要选择合适电极与内衬材料，即可以耐腐蚀和耐磨损。
♦电磁流量计分常规型（压力≤4.0MPa），高压型（压力≥4.0MPa）。
♦插入式电磁流量计系统分为简单安装型和在线安装型。
♦采用EEPROM存储器，测量运算数据存贮保护安全可靠。
♦采用国际先进单片机（MCU）和表面贴装技术（SMT），性能可靠，精度高，功耗低，零点稳定，中文菜单，参数设定方便。
♦带4-20mA、脉冲输出，带报警，带RS485通讯接口，HART、MODBUS协议。
♦热能专用电磁流量计系统，集成热能系统元件与计算，既是流量仪表又是热能积算仪表，功能强大，适用于热供系统。
♦高清晰度LCD背光显示瞬时流量、累积流量（∑+、∑-、∑D）、流速、流量百分比、空管比、流量状态（励磁、流量、空管等）
♦防护等级：一体化结构IP65、分体结构IP68.
♦防爆等级：EXdIIBT4.
dianci-2
三、型号规格
规 格 代 码
说 明
仪表种类
BR-LDE
智能电磁流量计
通径代码
-XXX
例：150表示DN150，若通径后I插入式
电极形式
1
标准固定式
2
刮刀式
3
可拆卸更换式
电极材料
0
不锈钢
1
铂（Pt）
2
哈氏B（HB）
3
钽（Ta）
4
钛（Ti）
5
哈氏C（HC）
内衬材料
3
氯丁橡胶
4
聚氨酯橡胶
5
F4（PTFE）
6
F46（FEP）
7
F40（E-TFE）
8
P0（聚丙烯）
9
PPS（聚丙硫醚）
额定压力（MPa）
4.0
DN18-80
1.6
DN100-150
1.0
DN200-1000
0.6
DN1100-2000
0.25
DN2200
工作温度
E
≤80℃
H
≤180℃
接地环
0
无接地环
1
有接地环
防护等级
0
IP65
1
IP68
转换器形式
0
一体式
1
分体式
外壳材料
0
碳钢
1
不锈钢
表体法兰
0
碳钢
1
不锈钢
安装配对法兰
0
不带
1
带
供电电源
0
220VAC
1
24VDC（Iour≥0.5A）
仪表量程
（XXX）
例：3000表示对应最大量程3000m3/h
四、正确选型：
仪表的选型是仪表应用中非常重要的工作，有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的，请特别注意。
◆收集数据 1.被测流体成份 2.最大流量、最小流量 3.最高工作压力 4.最高温度、最低温度
◆被测流体必须具备一定的导电性，导电率>5μS/CM 最大流量和最小流量必须符合下表中的数值
口径mm
流量范围m3/h
口径mm
流量范围m3/h
φ15
0.0636~6.36
φ450
57.23～5722.65
φ20
0.11～11.30
φ500
70.65～7065.00
φ25
0.18～17.66
φ600
101.74～10173.6
φ40
0.45～45.22
φ700
138.47～13847.4
φ50
0.71～70.65
φ800
180.86～18086.4
φ65
1.19～119.4
φ900
228.91～22890.6
φ80
1.81～180.86
φ1000
406.94～40694.4
φ100
2.83～282.60
φ1200
553.90～55389.6
φ150
6.36～635.85
φ1600
723.46～72345.6
φ200
11.3～1130.4
φ1800
915.62～91562.4
φ250
17.66～1762.5
φ2000
1130.4～113040.00
φ300
25.43～2543.40
φ2200
1367.78～136778.4
φ350
34.62～3461.85
φ2400
1627.78～162777.6
φ400
45.22～4521.6
φ2600
1910.38～191037.6
实际最高工作压力必须小于流量计的额定工作压力。
◆最高工作温度和最低温度必须符合流量计规定的温度要求。
◆确定是否有负压情况存在。
◆您可以根据上表中的流量选择相应的电磁流量计，若所选择的电磁流量计的内径与现在工艺管道的内径不符，应进行缩管或扩管。 若管道进行缩管，应考虑由于缩管引起的压力损失是否会影响工艺流程。
◆从产品价格考虑，可以选择较小口径的电磁流量计，相对减少投资。
◆测洁净水时，经济流速时1.5－3m/s，测易结晶的溶液时，应适当地提高流速，3－4m/s为宜，起到自清扫，防止粘附沉积等作用；测矿浆等磨耗性流体时，应适当降低流速，1.0－2m/s为宜，以降低对内衬和电极地磨损。
◆实际应用很少超过7m/s，超过10m/s则更为罕见。
五、一体式智能电磁流量计的接线：
①励磁电缆可选用YZ中型橡套电缆，其长度与信号电缆一样
②信号电缆和其他动力电源电缆必须严格分开，不能敷设在同一根管子内，不能平行敷设，不能绞合在一起，应分别单独穿在钢管内。
③信号电缆和励磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余电缆剪掉，并重新焊接头，电缆进入传感器电气接口时，在端口处做成U型，这样可以防止雨水渗透到传感器中。
④分体型电磁流量计励磁电缆和转换器之间的连接用专用接线完成，转换器和外部的连接同一体型电磁流量计。
六、智能电磁流量计在管道上安装位置：
更多型号请点击以下图片
dianci-11
