主要功能与特点：

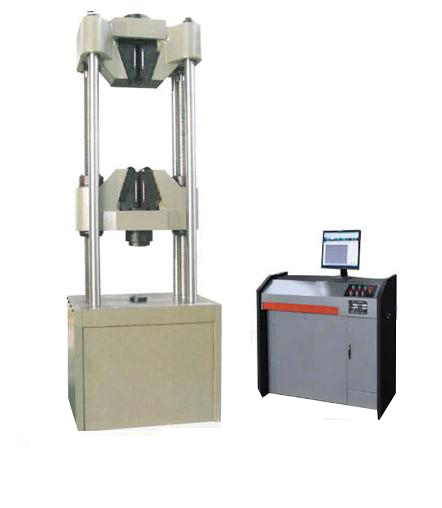

WAW-B微机控制电液伺服钢绞线试验机主机采用油缸下置式主机，拉伸空间位于主机的上方，压缩、弯曲、剪切试验空间位于主机下横梁和工作台之间。
下横梁升降采用电机、螺母丝杠副传动，实现拉伸、压缩空间的调整。
液压原理为负载适应型进油节流调速系统。
油箱内的液压油通过电机带动高压齿轮泵进入油路，流经单向阀、10μ高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力、等速位移等的控制。改设备完全满足GB/T228-2002/2010《金属材料室温拉伸方法》的要求。
主要性能技术指标：
产品型号
WAW-600B
WAW-1000B
最大试验力
600kN
1000kN
试验力测量范围
12 kN -600 kN
20kN -1000 kN
试验力示值精度
±1%
±1%
分辨率
0.01mm
0.01mm
变形测量
标准配置标距200mm，最大变形量15mm引伸计一只,测量范围为2%-100%FS，精度优于示值的±1%
标准配置标距200mm，最大变形量15mm引伸计一只,测量范围为2%-100%FS，精度优于示值的±1%
拉伸空间
1100mm（包括活塞行程）
1150mm（包括活塞行程）
压缩空间
600mm
600mm
夹持方式
液压夹紧
液压夹紧
圆试样夹持直径
φ8-φ15mm
φ8-φ15mm
φ15-φ22mm
上下压板尺寸
200*200 mm
200×200 mm
弯曲试验支滚间距
450 mm
450mm
支滚宽度
140mm
140mm
支点直径
30mm
30mm
活塞行程
200mm
200mm
活塞最大上升速度
100mm/min
100mm/min
主机/油源
外形尺寸
900*600*2750mm
1400*700*850mm
900*600*2750mm
1000*660*2200mm
净重
4000 kg
3200 kg
注：以上为标准配置，可根据客户要求特殊定做。
