测试样品名称：水泥样品MRI成像效果测试
测试仪器名称：MesoMR 核磁共振孔隙结构分析与成像系统(纽迈科技)
测试序列与参数： MSE序列,采用MSE成像序列对A、B两种样品的横截面进行质子密度像,图像最终均以BMP的格式保存.
测试过程与结果：对进行饱和处理的水泥样品进行成像分析，因为核磁无损、无任何前处理的优点，成像时可采集完整样品的图像（选层厚度4.3mm）。
样品饱水成像：
图中MRI所成像为质子密度像，质子密度像能客观反映样品中水分的分布，不管是大孔隙中水还是小孔隙中的水，都能图像中显现出亮度。质子密度成像中，亮度越亮（伪采图中显示越红），表示这部分区域的水分越多，反映着水泥样品中这部分孔隙较大、较密集；图像中亮度越暗（伪采图中显示越蓝），表示这部分区域的水分越少，反映着水泥样品中这部分孔隙较小、较分散。
饱水处理后MRI图像如下图所示，图中为A样品部分层数成像（共10层）。

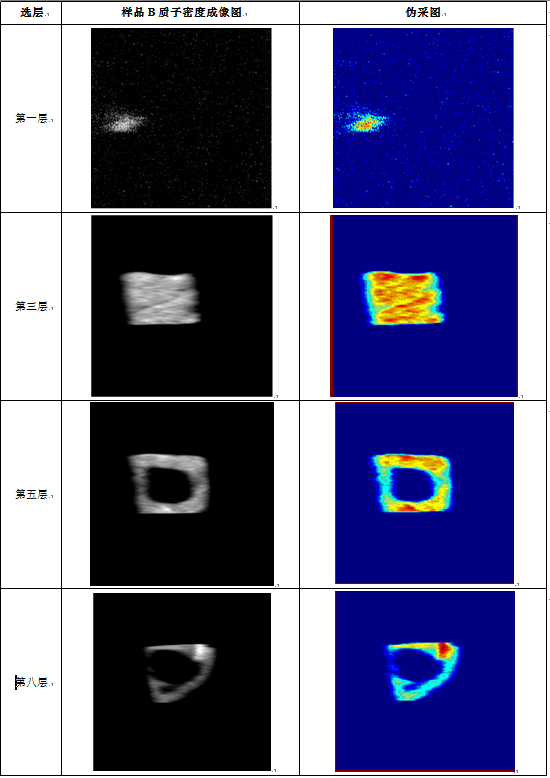

样品经过饱油处理后MRI图像如下图所示：（共12层，选取其中部分显示），质子密度成像中，亮度越亮（伪采图中显示越红），表示这部分区域内的油越多，反映着水泥样品中这部分孔隙较大、较密集；图像中亮度越暗（伪采图中显示越蓝），表示这部分区域的油越少，反映着水泥样品中这部分孔隙较小、较分散。因为饱水处理后的水泥样品会存在二次水化，饱油处理在这类水泥样品中较合适。
结论：
1.由于核磁无损、快速的特点，在岩心、水泥孔隙分布研究中有着广泛的应用。
2.通过MRI成像，可以分析饱水或者饱油后的水泥样品中水或者油的分布，来判断水泥样品的孔隙大小与分布。
推荐测试仪器
MesoMR核磁共振孔隙结构分析与成像系统是纽迈公司于2010年推出的多功能核磁分析仪，可实现岩土分析与成像功能，还可搭配自主研发的多种硬件模块（如低温高压控制模块，高温高压功能模块），可实现多种温压条件下的模拟研究。在岩土工程、地质研究、能源勘探等领域应用广泛。
根据客户的实际需求，MesoMR核磁共振孔隙结构分析与成像系统已有多种变体，可以从进样方向、温度控制、压力控制、线圈口径进行多方位组合，以满足客户的订制化需求。
技术指标：
1、磁体类型：永磁体；
2、磁场强度：0.5±0.08T，仪器主频率：21.3MHz；
3、探头线圈直径：60mm；
