- 产品用途Purpose：
本机适用于各种电容式、红外式触摸屏模组TP、手机整机、平板电脑、电子书、电子词典等产品触摸屏做点击划性测试。满足电容屏精度测试、抖动测试、线性度测试、灵敏度测试、长时间划线测试、长时间点击测试。
高精度High accuracy:
采用日本松下AC伺服马达驱动、日本THK高精度滚珠螺杆传动+日本THK精密线性导轨传动，重复精密≤0.01mm
测试项目Test item：
1.满足TP屏厂产线测试，更换不同通讯协议端口，可快速实现不同IC之屏测试；满足手机、平板电脑等整机测试，通过WIFI传送测试数据给电脑软件进行数据采集、分析、统计，并生成PDF测试报表；
2.点击精度测试—根据客户不同的要求，在测试区域内任意位置设置多点点击，测试每个店的位置偏差，真实地检测出产品的处理能力及精准度；
3.划线线性性度测试---支持平行线、垂直线、对角线、圆弧等多种图像来检测产品的线性偏差。可在测试区域内任意设置线距、线数及弧度的大小，并支持两点同时划线、两点划圆等多种测试方式，达到更精准的体现产品的特性；
4.灵敏度测试---可设定不同的划线轨迹，实现接触式划线或非接触式划线，触笔离产品的高度可按设定调节，并能自动找出触控高度；
5.坐标抖动测试---在测试区域内可设置多种测试图形，并对每个点的数据进行多次读取，并计算出偏差值；
6.划线可靠性测试---在测试区域内设置多种测试图形，并按特定的时间及顺序进行划线，判定在测试过程中是否有断线现象；
7.信噪比测试---通过对产品多点点击测试，采集IC采集的信号值并计算信噪比；（需IC协议支持）
8.报点频率测试---在测试区域中心位置触控产品，多次采集数据，计算出产品发出的数据的频率；
9.响应时间测试---在测试区域内任意位置点击，通过控制触控并采集计算出产品的响应时间；
10.功耗测试---通过高精度毫瓦级功耗测试模块测试出产品的静态及动态功耗；（需IC协议支持）
11.强大的数据库功能，能快速的对采集回来的数据进行分析统计，实现图形与数据链接，自动生成各种测试报告，此报告格式可能要根据不同客户要求改动；
12.整机测试---测试结果通过WIFI传输到电脑软件进行分析统计。
技术参数Specification:
型号

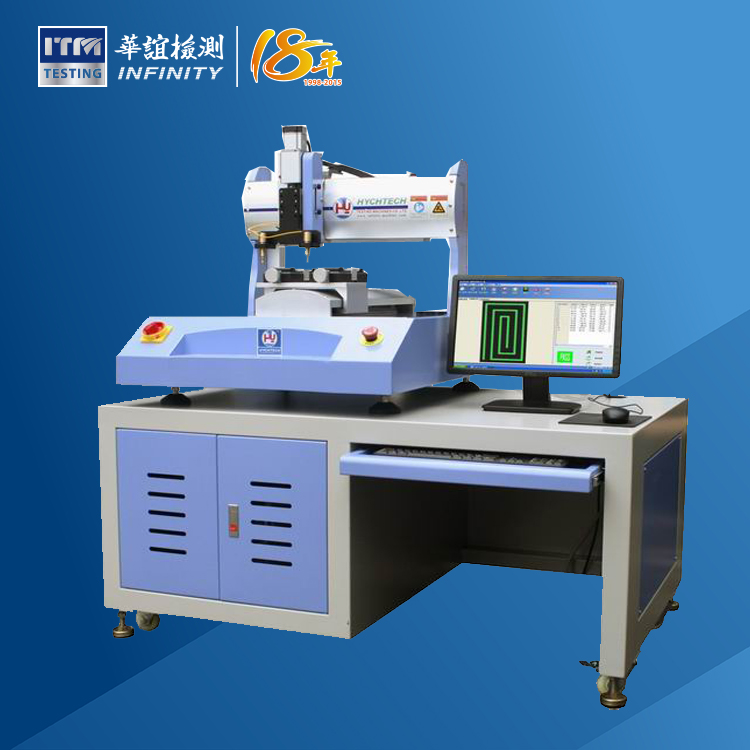

RS-5610H（Y轴带动样品前后移动）
测试样品
2pcs
X轴移动范围
0~300mm
Y轴移动范围
0~300mm
Z轴移动范围
0～50mm
定位精度控制
±0.001mm(±0.00004")
X-Y轴重复定位精度
≤0.01mm(≤0.0004")
X-Y轴移动速度
0~200mm/sec
Z轴移动速度
0～200mm/sec
Z轴重复定位精度
±0.02mm
一体式砝码荷重
30g,150g,250g
测头直径
3~ 15mm可更换
模拟&数字供电电压范围
DC1.2V~5V
模拟&数字供电电压精度
±0.02V
功耗电流检测范围
0～500mA
功耗电源检测精度
±1mW
数据采集频率
100kHz、200kHz、400kHz可设
通讯协议
12c总线、串口、USB（客户提供通讯协议，制作通讯板采集数据）
主机体积
W800*D900*H1650mm
重量
约125kg
电源
1∮,AC220V, 10A
