应用领域1、手机电容屏测试 电子产品电容屏测试 电容屏测试仪满足CTP屏厂产线测试，更换不同通信协议端口，可快速实现不同IC之屏测试；满足手机、平板电脑等整机测试，通过WIFI传输测试数据给电脑软件进行数据采集、分析、统计，并生成PDF测试报表；2、点击精度测试—根据客户不同要求，在测试区域内任意位置设置多点点击，测试每个点的位置偏差，并支持两点同时点击，真实地检测出产品的处理能力及精准度；3、划线线性度测试---支持平行线、垂直线、对角线、圆弧等多种图像来检测产品的线性偏差。可在测试区域内任意设置线距、线数及弧度的大小，并支持两点同时划线、两点划圆等多种测试方式，达到更精确的体现产品的特性；4、灵敏度测试---可设定不同的划线轨迹，实现接触式划线或非接触式划线，触笔离产品的高度可按设定调节，并能自动找出触控高度；5、坐标抖动测试---在测试区域内可设置多种测试图形，并对每个点的数据进行多次读取，并计算出偏差值；6、划线可靠性测试---在测试区域内设置多种测试图形，并按特定的时间及顺序进行划线，判定在测试过程中是否有断线现象；7、信噪比测试---通过对产品多点点击测试，采集IC采集的信号值并计算信噪比；(需IC协议支持)8、报点频率测试---在测试区域中心位置触控产品，多次采集数据，计算出产品发出数据的频率；9、响应时间测试---在测试区域内任意位置点击，通过控制触控并采集计算出产品的响应时间，支持多点响应时间测试；10、功耗测试---通过高精度毫瓦级功耗测试模块测试出产品的静态及动态功耗；(需IC协议支持)11、强大的数据库功能，能快速的对采集回来的数据进行分析统计，实现图形与数据链接，自动生成各种测试报告，此报告格式可根据客户要求改动；12、软件防呆能力、权限设置、一键式测试，操作简易，测试完毕可根据设定指标(偏差值)自动判定PASS OR FAIL；

　　产品特点1、客户提供触摸数控IC之工作通信协议，即可采集、分析、统计红外触摸屏之点击精度、划线精度、灵敏度、坐标抖动、报点频率、响应时间等性能，客户提供触摸数控IC之底层通信协议，即可完成信噪比测试测试，兼容多家品牌IC，如Cypress(赛普拉斯)、Atmel(爱特梅尔)、敦泰(Focaltech)、melfas、pixcir、Elan、leadis、SSL、Avago、senteli、Hiamx、Synopsys、汇顶科技等。2、满足CTP屏精度测试、抖动测试、线性度测试、灵敏度测试、长时间划线测试、长时间点击测试；3、强大的测试软件：软件根据触摸屏常用的测试方法，预置了多种测试方法，客户只需要输入触摸屏的尺寸W&L，选择测试方法(如精度测试、线性度测试等)即可测试，无需每次编辑；4、XYZ三轴采用日本松下伺服电机驱动，日本THK精密滚珠螺杆+双THK线性导轨传动，高速低噪声，耐久使用；定位精准,重复精度≤0.01mm为业内最高。5、软件精准定位功能：可通过X1、X2、Y2三个点精准定位试样，一次设定保存后，同规格样品无需再次校对定位，效率更率，精度更高。6、双工位轮流测试式设计，可选用真空吸附CTP屏，加快了测试速度，节省换屏和夹装时间。7、设备一体式结构设计，充分考虑到人体工程易操作性，布局合理，将干扰源降到最低。

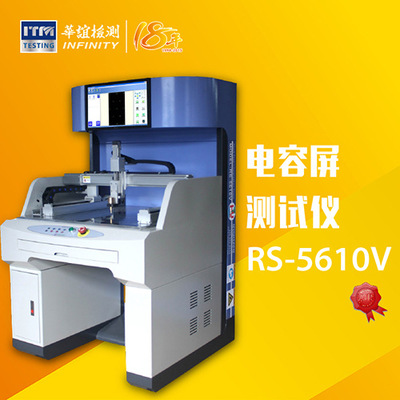

　　技术参数型号RS-5610V(样品不动，龙门架移动，一体式设计)测试样品2pcsX轴移动范围0~300mmY轴移动范围0~250mmZ轴移动范围0～50mm定位精度控制±0.001mm(±0.00004")X-Y轴重复定位精度≤0.01mm(≤0.0004")X-Y轴移动速度0~500mm/secZ轴移动速度0～200mm/secZ轴重复定位精度±0.02mm一体式砝码荷重30g,150g,250g测头直径3~ 15mm可更换模拟&数字供电电压范围DC1.2V~5V模拟&数字供电电压精度±0.02V功耗电流检测范围0～500mA功耗电源检测精度±1mW数据采集频率100kHz、200kHz、400kHz可设通讯协议12c总线、串口、USB(客户提供通讯协议，制作通讯板采集数据)主机体积W950*D1050*H1520mm重量约350kg电源1∮,AC220V, 10A
