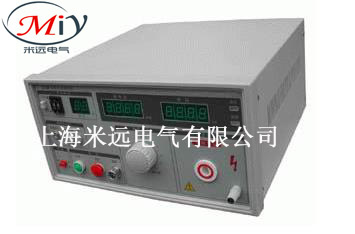

ZC7170系列耐压测试仪
耐电压测试仪是测量耐电压强度的仪器，它可以直观、准确、快速、可靠地测试各种被测对象的击穿电压、漏电流等电气安全指标，并可以作为交（直）流电压源用来测试原器件和整机性能。ZC7170A、ZC7170B、ZC7171A耐压测试产品系列是按照国际、国内的安全标准要求而设计，耐电压从0～10kV，漏电流从0～20mA。适合各种家用电器、电源、变压器、接线端子、高压胶木电器、开关电源插头座、电机、电子仪表、仪器等，同时也是科研实验室、技术监督部门不可少的耐电压实验设备。ZC7170A、ZC7170B、ZC7171A等耐电压测试仪是全数显型耐电压测试仪系列产品，测试电压、漏电流、测试间均为数字显示。
技术指标
型号
ZC7170A
ZC7170B
ZC7171A
输出电压
0～5kV（AC）
0～5kV（AC/DC）
0～10kV（AC/DC）
准确度：±3％
漏电流范围
分两档：0～2.00mA
分两档：0～2.00mA
0～20mA
0～20mA（DC时为10mA）
测试准确度
±3％
测试时间
1～99秒，可设定
ZC7110、ZC7120、ZC7112、ZC7122程控交直流耐压测试仪/绝缘测试仪
性能特点
■16×2大字符LCD显示
■线性、低失真正弦波输出
■5组程式设定，记忆功能
■电压缓升设定功能
■特有电弧侦测功能，缺陷判别更为准确■ZC7110具备交流耐压测试功能
■ZC7120具备交直流耐压测试功能
■ZC7112具备交流耐压/绝缘测试功能
■ZC7122具备交直流耐压/绝缘测试功能简要介绍
ZC71系列程控交直流耐压测试仪/绝缘测试仪是公司新 近开发的安规系列产品。仪器采用了线性放大技术产生低 失真的正弦波输出，使测试更为精确。16×2大字符LCD 显示屏的运用，以及人性化的交互试操作模式，使得使用 者更清晰易懂。测试结果和测试条件同时显示，使得使用 者对测试结论倍感放心。该仪器可广泛应用于要求安规测 试的领域。
技术指标
型号
ZC7122
ZC7120
ZC7112
ZC7110
交流耐压测试
输出电压
范围：0～5000V，0～12mA，分辨率10V
准确度：±（2％设定值+5V）
输出频率
50Hz/60Hz可选择
输出波形
正弦波，失真度＜2％
上限设定
范围：0.10～12.00mA，分辨率0.01mA
准确度：±（2％设定值+2个字）
下限设定
范围：0.10～12.00mA，分辨率0.01mA
准确度：±（2％设定值+2个字）
电弧侦测
1～9级
直流耐压测试
输出电压
范围：0～6000V，
─
─
分辨率10V，准确度：
±（2％设定值+5V）
输出纹波
＜5％（在6KV/5mA）
─
─
线性负载下测试
上限设定
范围：0.02～5.00mA
─
─
分辨率0.01mA，准确度
±（2％设定值+2个字）
下限设定
范围：0.00～5.00mA
─
─
分辨率0.01mA，准确度
±（2％设定值+2个字）
自动放电
200mS
─
─
控制接口
输入：测试（TEST），复位（RESET）
输出：测试通过（PASS），测试失败（FAIL）
测试进行中（TEST-IN-PROCESS）
缓升设定
0.1～999.9秒
测试时间
范围：0.5～999.9秒，（0=连续测试）
测试结果输出方式
蜂鸣器，LCD显示读数，控制接口状态输出
记忆组
5组测试条件记忆，每组有3个测试步骤选择
显示器
16×2带背光LCD显示器
ZC7112/ZC7122适用
绝缘电阻测试
输出电压
范围：DC100～1000V，分辨率10V
准确度：±（2％设定值+5V）
电阻范围
范围：1～1000MΩ，（4位数显示，自动换档）
准确度：±（3％读数值+2个字）电压≥500V
±（7％读数值+2个字）电压＜500V
上限设定
同电阻范围，间距：1MΩ
上限设定
同电阻范围，间距：1MΩ
