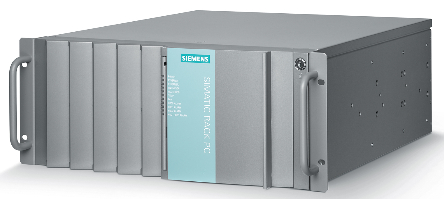

西门子新品工控机847D是西门子工控机847C的升级型号
IPC847D 采用新的 PCI-Express
技术，具有较高计算能力，是满足条件恶劣、要求苛刻的工业应用理想平台，例如，可用于试验台上的测量技术或工业图像处理。SIMATIC IPC847D 采用 19
英寸 IPC 技术，具有最高程度的可扩展性、系统高可用性和灵活性。
SIMATIC IPC847D
可进行水平和垂直配电盘安装，通过可选的立式套件，并且可在制造或过程工业中以及技术办公室中作为工业工作站或服务器使用。另外还包括用于完成要求较高的可视化任务的图形扩展选件
(多重监视)，以及带有热后备硬盘、用于提高系统可用性的 RAID 配置。
为机器设备和机柜制造商提供了一种灵活的高性能 19 英寸机架式 PC 平台，适合与机器相关的工业应用：
•仪表和控制以及过程与机器数据的闭环控制
•生产过程的可视化
•质量检查领域中的图像处理
•数据捕捉和管理
•服务器应用
SIMATIC IPC847D 带有 CE
标签，从而可在工业、家庭和商业领域内使用，可部署在工业和楼宇自动化系统或公共设施中。它的安装深度较小 (446mm)，可顺利安装在 500mm/19"
机柜中。若与 WinAC RTX、WinCC flexible 或 WinCC 一起作为一个 SIMATIC HMI 套件订购，则 SIMATIC
IPC847D 在价格上会有一定折扣。
机械设计
基本设计：
•全金属 19 英寸外壳 (4 HU)，机械强度高 (抗振/抗冲击)，具有较高电磁兼容性
◦可进行伸缩导轨安装
◦可进行水平和垂直安装；使用可选的立式套件时，可作为工业立式 PC 使用
◦具有一个可锁前盖，用于在得到允许时接触前面更换件、控制部件 (复位、电源)、USB 接口、前面风扇和尘土过滤器
◦PC 板卡固定器可保证在具有冲击和振动的环境中安全运行和运输
◦只需拧下一个螺丝即可打开外壳，并且只需用一种工具即可更换 PC 部件 (如 PC 卡或硬盘)
◦无需工具即可更换前风扇和尘土过滤器
◦通过滚珠轴承前风扇及过滤器实现过压力通风，从而提供尘土防护
◦用于安装驱动器的 6 个插槽
◾前面：3x 5.25 英寸或最多 4x 3.5/2.5 英寸 (低型) 硬盘更换架，1x 细长型 (用于 ODD)
◾内部：2 x 3.5 英寸 (位于可选的减振驱动器支架或位于固定式硬盘支架中)
•内置 Intel® HD 4600 图形卡，集成在微处理器中，高达 3840 x 2160 像素，60 Hz，32 位彩色画质
•具有如下接口：
◦2 x Intel 千兆位以太网接口 (RJ45，具有协作能力)
◦4 x USB 3.0：2 个位于后面，1 个位于前面，1 个位于内部 (例如，用于软件加密狗)，具有可选锁定功能
◦3 x USB 2.0：2 个位于后面，1 个位于前面 (在门关闭后使用)
◦2 x DisplayPort V1.2，1 x DVI-I，VGA 通过适配电缆 (可选) 进行连接
◦1 x COM1，2 x PS/2
◦音频接口：线路输出，麦克风
•电源：100...240 VAC，50...60 Hz
配置形式：
•微处理器：
◦Intel® Xeon™ E3-1268L v3
4C/8T，2.3 (3.3) GHz，8 MB 高速缓存，Turbo Boost
2.0，扩展内存 64 (EM64) 和虚拟化 (VT-x/-d) 技术，iAMT 9.0
◦Intel® Core™ i5-4570TE
2C/4T，2.7 (3.3) GHz，4 MB 高速缓存，Turbo Boost 2.0，扩展内存
64 (EM64) 和虚拟化 (VT-x/-d) 技术，iAMT 9.0
◦Intel® Core™ i3-4330TE
2C/4T，2.4 GHz，4 MB 高速缓存，扩展内存 64 (EM64) 和虚拟化 (VT-x)
技术
•主内存配置为双通道，以实现最佳性能，最低 4 GB
◦2 GB 至 32 GB DDR3-1600 SDRAM
◦8 GB 至 32 GB DDR3-1600 SDRAM，ECC 内存
•现场总线：
◦PROFINET 内置，具有 IRT 功能，具有交换功能，3x RJ45，CP1616 兼容
•带有 11 个扩展用空闲插槽 (全长) 的总线模块：
◦更多 PCI 插槽 (7 PCI，4 PCI-Express)
◾7 x PCI
◾1 x PCI-Express x16 (16 排) Gen 3
◾3 x PCI-Express x4 (1 排) Gen 2
