电缆载流量耐火燃烧试验装置GB/T19216.11-2003标准
- 用 途：
- 本试验机符合GB/T19216.11-2003/ IEC60331-11：1999<在火焰条件下电缆和光缆的线路完整性试验第11部分：试验装置-火焰温度不低于750℃的单独供火>设计，完全符合GB/T19216.21-2003/ IEC60331-21：1999、GB/T19216.23-2003/ IEC60331-23：1999、GB/T19216.25-2003/ IEC60331-25：1999。已代替GB/T12666.6-1990标准。
- MU3248电缆载流量耐火燃烧试验装置
一概述：本试验机符合GB/T19216.11-2003/ IEC60331-11：1999<在火焰条件下电缆和光缆的线路完整性试验第11部分：试验装置-火焰温度不低于750℃的单独供火>设计，完全符合GB/T19216.21-2003/ IEC60331-21：1999、GB/T19216.23-2003/ IEC60331-23：1999、GB/T19216.25-2003/ IEC60331-25：1999。已代替GB/T12666.6-1990标准。
二、主要参数：

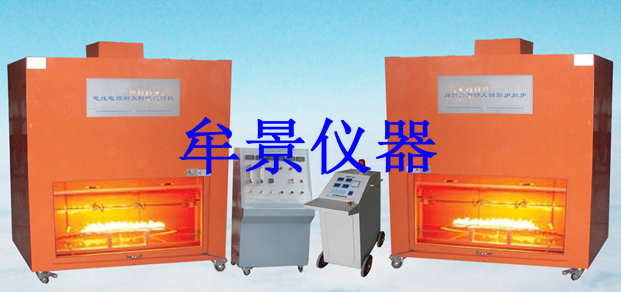

1)本设备含一个主电控箱、一个安装有30KVA穿心变压器（二次端最大输出10V交流电压）的负载控制箱、两个燃烧试验箱。负载由控制箱提供。
2)燃烧试验箱具体如下：
1.符合GB/T19216.11-2003标准，全不锈钢304制作。
2、喷灯有效燃烧长度大于1200mm，火焰温度可以调节到1200摄氏度，提供火焰温度测量装置（范围0-1200摄氏度），喷灯安置在高度70cm左右的平面，方便操作；有电子点火器控制点火，燃烧源为丙烷和压缩空气，燃烧试验箱上方安装排烟装置。
3.在燃烧试验箱两边开直径10cm的圆孔，圆孔周围可以用软物密封（密封耐高温），试样电缆可穿过圆孔并由挂钩支撑。详见燃烧试验箱具体要求。
3)负载电控箱（30KVA穿心变压器）：
1.电控箱配备160A断路器，通过短路加热控制在穿心变压器二次回路提供0-2000A的电流，电流平滑可调，精度为1A。
2.电控箱有交流电源电压、变压器一次端输入交流电压及电流、二次回路电流数字显示（通过记录仪记录二次端电流曲线并能导出打印）。
3.配置红外感应测温装置，温度测量范围0-600摄氏度，精度达到0.5摄氏度。
4.电控箱通过控制提供一路三相电源输出，有短路、缺相等保护。通过控制开关选择是短路加热或者三相电源输出（有联锁保护功能）。
5.电缆载流量测试装置：增加RKC温控表（测量范围0-400摄氏度）控制变压器自动加热电缆；也可以手动调节电流加热电缆达到要求温度。载流量测试部分可以与耐火电缆测试部分通过控制开关选择。记录仪记录二次回路电流和温度变化曲线。
6.控制系统由PLC控制，采用西门子PLC+台湾威纶触摸屏控制，控制精密，操作简单，设计完全人性化，试验结束自动生成报告，面板热敏打印机可以适时打印试验结果。
