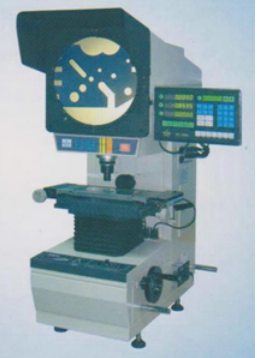

万濠CPJ-3015系列数字式测量投影仪

  • 这真不是您需要的产品?
  • 品  牌:
  • 牟景
  • 主要规格:
  • CPJ-3015
  • 用  途:
  • 它能够高效的对工件进行直接测量和比较测量,例如:冲压件、齿轮、螺纹,刀具等。在机械制造、电子、模具、仪器仪表和钟表等行业都得到了广泛的应用。
    • CPJ-3015系列数字式测量投影仪 CPJ-3000系列数定式测量投影仪结构紧凑,外形简洁美观,经济实用,可靠性好,坐标示值误差可达(3+L/75)um,它能够高效的对工件进行直接测量和比较测量,例如:冲压件、齿轮、螺纹,刀具等。在机械制造、电子、模具、仪器仪表和钟表等行业都得到了广泛的应用。 技术规格参数 一、仪器型号 反像型  CPJ-3015                 正像型 CPJ-3015Z 二、工作台  1、金属台尺寸(mm)   340×152 2、玻璃台尺寸(mm)   196×96 3、X坐标行程(mm)    150 4、Y坐标行程(mm)    50 5、X坐标行程(mm)    90(调焦) 6、仪器测量精度(mm) 3+L/50 7、X、Y坐标数显解析度 0.5um 三、外形尺寸 1、仪器重量单位:kg    130  2、长宽高(mm)   770×550×1100 四、投影屏  1、投影屏尺寸(mm)¢312 使用范围> ¢300(刻有米字线) 2、投影屏旋转范围0~360° 3、旋转角度数显解析度 1′或0.01° 五、物镜  1、放大倍数            10×(选)   20×(选)   50×(选)   100×(选) 2、物方线视场(mm)      ¢30      ¢15        ¢6         ¢3 3、物方工作距(mm)      77.7      44.3       38.4        25.3 4、测量高度(mm)     80     80         80          80 六、仪器电源 110V/220V(AC)    50/60HZ     总功率400W 七、数据处理系统 DC-3000 多功能数据处理系统,全中文显示可做多点采样,坐标旋转,点、线、距离,角度测量 RS-232数据输出 八、仪器照明   透射与反射照明光源均为24V,150W卤素灯 九、冷却方式   强制风冷(3轴流风扇) 十、建议放置台  载重 ≥250kg   尺寸(长*宽*高)800*550*650(mm)
