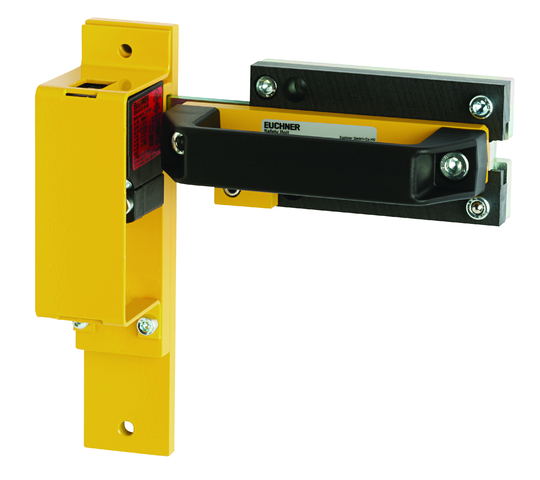

安士能适用于CES-AC-AP-C01-AH-SB-C2296安全开关门闩
- RIEGEL CES-AC-AP-C01-AH-SB-C2296 (订货号 113986)
安士能适用于CES-C01安全开关门闩
适用于CES-C01开关的门闩
预装配的安全开关
适用于左开或右开式铰链门
闭合位置配有球形机械制动装置
适用于约7 mm门间隙
用于安全开关的护板
交货范围
预装配安全开关CES-AP-C01-AH-SB-111145
CES触发块集成在门闩锁舌内
预装配用于安全开关的护板
锁止在关闭位置
门闩锁止在闭合位置，防止其意外开启。球头或弹簧式机械制动装置通过克服弹簧力打开。
门类型和门铰链
适用于铰链门或移门。适用于左开或右开式铰链门。无门挡块，门可以向内和向外打开。
护板
护板可防止开关受损。
集成的挂锁装置
借助集成的挂锁装置，可将门闩固定在开启位置，例如使用挂锁。可以防止人员被意外锁在危险区域内。
机械值和环境
接近方向 A或C
可安装的安全开关数 1
应急逃生解锁装置 是
材料
底板 镀锌钢
开关支架 钢质，粉末喷涂
导向带 塑料
手柄 塑料
杂项
C数值
C2296 间隙尺寸7mm
机械制动装置关闭位置 球形机械制动装置
开关 CES-AP-C01-AH-SB-111145 (秩序。没有。 111145)
工作区
重复精度R
符合EN 60947-5-2标准 <= 10
电气连接值
套期保值
外部（工作电压） 0.25 ... 8 A
额定绝缘电压Ui 300 V
额定冲击耐受电压Uimp 1.5 kV
工作电压DC
UB 24 V DC -15% ... +15% 反极性保护，稳压，残余纹波<5％，PELV
开启时间
安全输出 max. 400 ms
EMC保护要求 符合EN IEC 60947-5-3标准
风险时间，符合EN 60947-5-3标准 max. 260 ms
安全等级 III
电流消耗
无负载输出 max. 50 mA
污染程度（外部，符合EN 60947-1） 3
安全输出OA / OB
输出类型 半导体输出，p开关，防短路功能
输出电压
低U（OA、OB） 0 ... 1 V DC
高U（OA、OB） UB-1.5 ... UB V DC
额定限制短路电流 max. 100 A
差异时间 max. 10 ms
利用类别
DC-13 24V 400毫安
断态电流Ir max. 0.25 mA
切换电流
每安全输出 1 ... 400 mA
测试脉冲持续时间 max. 0.4 ms
机械值和环境
连接类型 5针M12圆形接插头，其中针5未使用
拧紧扭矩
固定螺钉 max. 1 Nm
就绪状态延时 0.5 s
安装方向 任何
开关频率 max. 1 Hz
安装距离 min. 40 mm
抗冲击和振动 符合EN IEC 60947-5-3标准
保护等级 IP67
环境温度 -20 ... +55 °C
材料
壳体 塑料，PBT
杂项
符合UL标准的认证具有以下特点 只能通过2级UL电源或等效措施进行工作
